Yüksek Performanslı Sürücü Teknolojisi
JSS Motion dijital step sürücüleri, gelişmiş 32-bit DSP işlemci teknolojisi ile motorlarınızdan maksimum verim almanızı sağlar. “Pure Sine Wave” (Saf Sinüs Dalgası) akım kontrol teknolojisi sayesinde motorlar daha sessiz çalışır, daha az ısınır ve titreşim minimuma iner.
Bu serideki sürücüler, açık çevrim (Open Loop) step motorları sürmek için tasarlanmış olup, NEMA 23’ten NEMA 42’ye kadar geniş bir motor yelpazesine hitap eder.

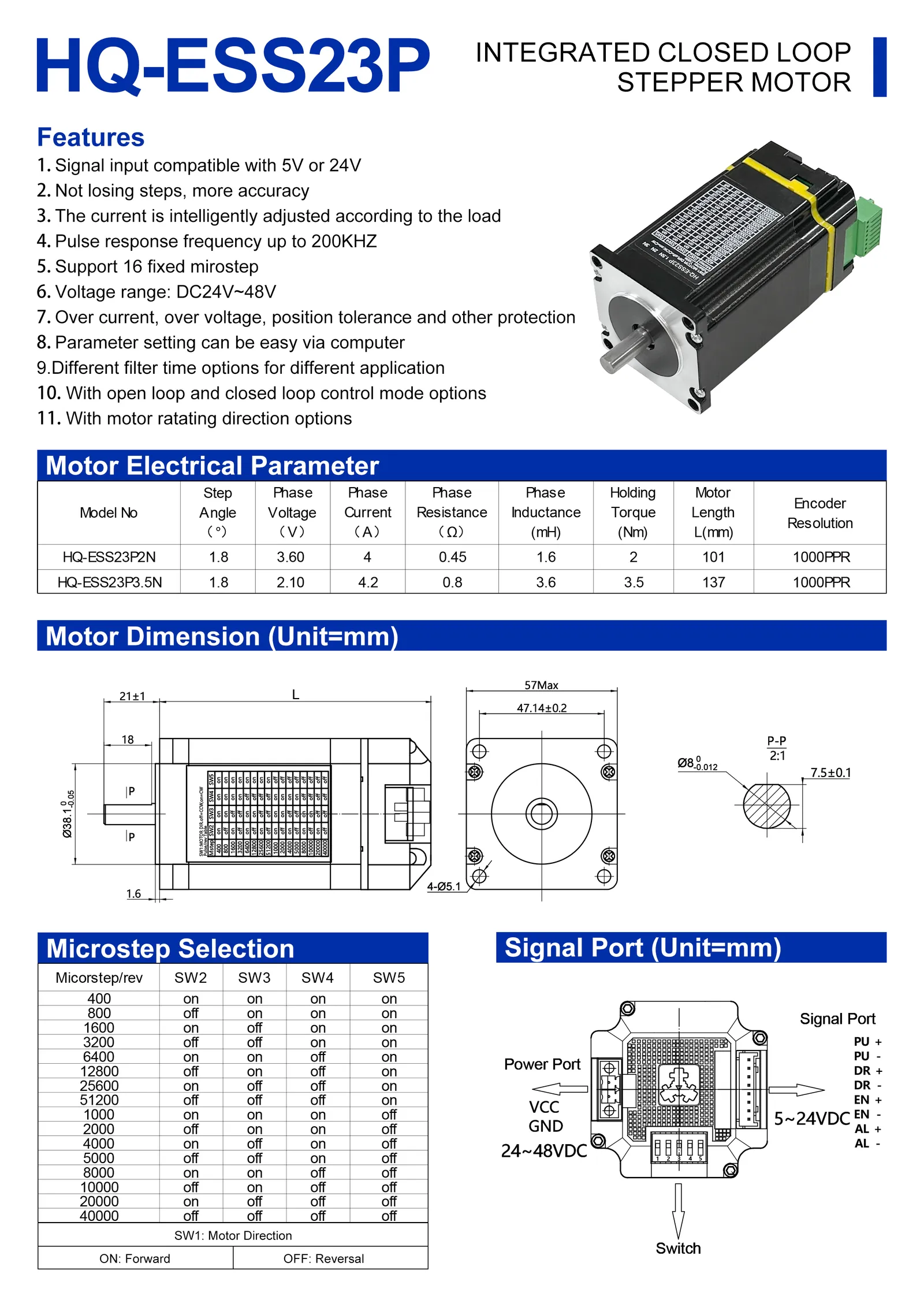

NEMA 23 Enkoderli Step Motor
HQ-ESS Serisi
Kompakt NEMA 23 (57mm) gövde yapısında yüksek performans sunan kapalı çevrim serisidir. 1000 PPR çözünürlüğündeki enkoderi sayesinde pozisyon hatalarını sıfıra indirir. Sürücü üzerinden ayarlanabilir filtreleme seçenekleri ve aşırı akım/voltaj korumaları ile güvenli bir çalışma ortamı sunar.
Teknik Özet
Adım Açısı: 1.8°
Enkoder Çözünürlüğü: 1000 PPR
Voltaj Aralığı: 24-48VDC (Sürücüye bağlı)
HQ-ESS Ürün Listesi
| Ürün Kodu | Tork (Nm) | Akım (A) | Boy (mm) | Enkoder |
|---|---|---|---|---|
| HQ-ESS23P2N | 2.0 Nm | 4.0 A | 101 mm | 1000 PPR |
| HQ-ESS23P3.5N | 3.5 Nm | 4.2 A | 137 mm | 1000 PPR |

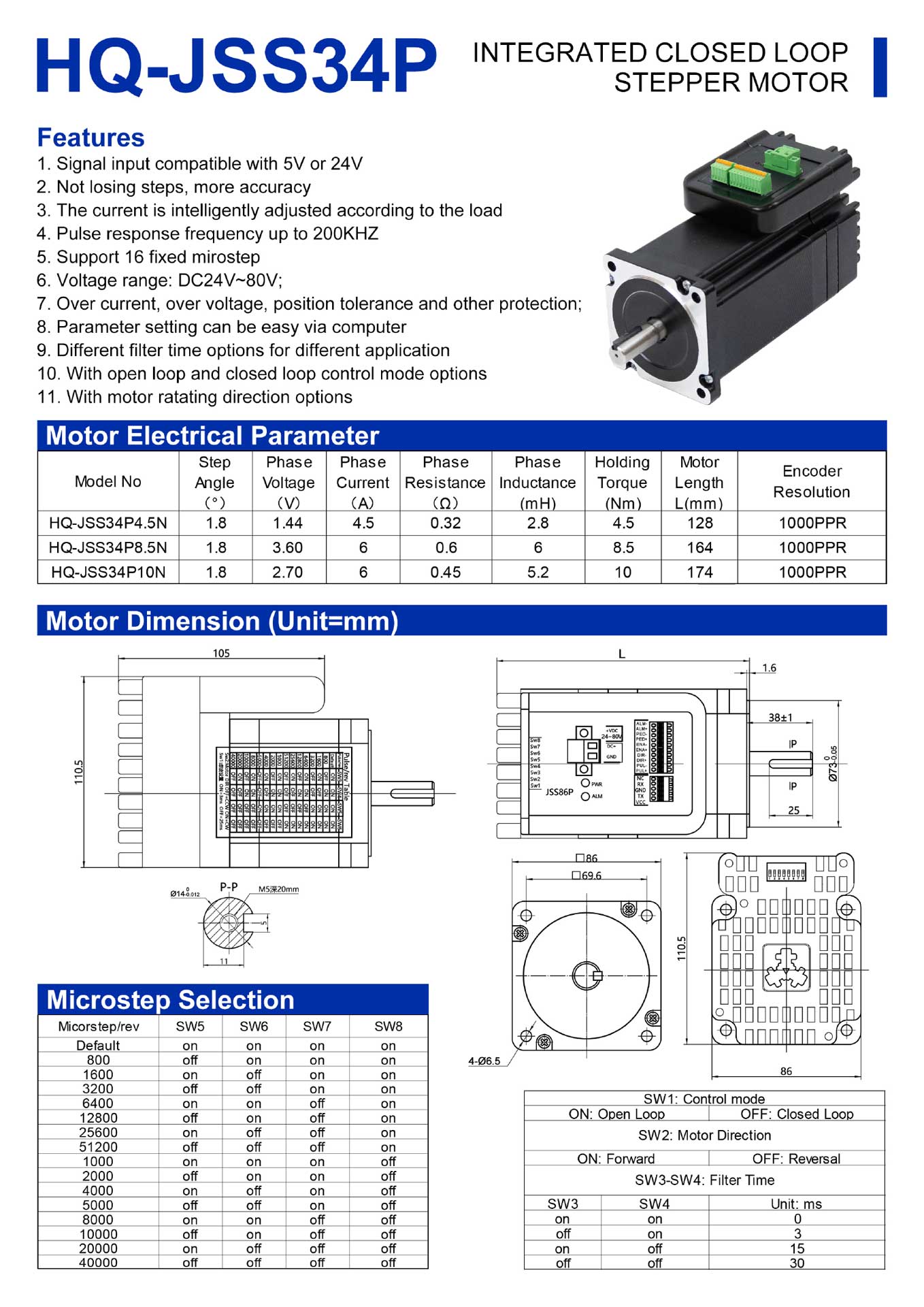

NEMA 34 Entegre Kapalı Çevrim
HQ-JSS34P Serisi
HQ-JSS34P serisi, NEMA 34 (86mm) gövde üzerinde sürücüsü ve enkoderi tümleşik olarak gelen kompakt bir çözümdür. 1000 PPR yüksek çözünürlüklü enkoderi sayesinde pozisyonu sürekli denetler. Harici bir sürücüye ihtiyaç duymaz, doğrudan 24-80VDC besleme ve Pulse/Yön sinyalleri ile çalışır.
Teknik Özet
Besleme Voltajı: 24V – 80V DC
Enkoder: 1000 PPR (Dahili)
Sürücü: Motor Üzerinde Entegre
Koruma: Aşırı akım, voltaj ve pozisyon hatası koruması
HQ-JSS34P Ürün Listesi
| Ürün Kodu | Tork (Nm) | Gövde Boyu | Enkoder | Voltaj |
|---|---|---|---|---|
| HQ-JSS34P4.5N | 4.5 Nm | 128 mm | 1000 PPR | 24-80VDC |
| HQ-JSS34P8.5N | 8.5 Nm | 164 mm | 1000 PPR | 24-80VDC |
Görsel temsilidir. Motor ve sürücü bütündür.
