Standart Step Motor Çözümleri
JSS Motion’ın standart seri (S Serisi) step motorları, endüstriyel otomasyonun en temel hareket elemanlarıdır. Enkoder veya fren içermeyen bu “Açık Çevrim” (Open Loop) motorlar, maliyet etkinliği ve yüksek tork yoğunluğu nedeniyle tercih edilir.
Bu kategorideki motorlar, sürücüden gelen darbe (pulse) sinyallerine sadık kalarak hareket eder. CNC routerlar, lazer kesim makineleri, etiketleme ve paketleme hatlarında yaygın olarak kullanılır.
NEMA 23 Standart Seri
HQ23S Serisi
HQ23S serisi, 57mm (NEMA 23) flanş ölçüsüne sahip hibrit step motorlardır. Küçük ve orta ölçekli otomasyon projeleri için idealdir. Optimize edilmiş manyetik devresi sayesinde düşük hızlarda bile yüksek tork üretir.
Teknik Özellikler
Adım Açısı: 1.8°
Akım: 3.0A – 4.2A
Uyumlu Sürücü: HQ556D / HQ542
HQ23S Ürün Listesi
| Ürün Kodu | Tork (Nm) | Akım (A) | Boy (mm) | Sürücü |
|---|---|---|---|---|
| HQ23S82-3004 | 2.2 Nm | 3.0 A | 82 mm | HQ556D |
| HQ23S56-2804 | 1.2 Nm | 2.8 A | 56 mm | HQ542 |
| HQ23S76-3004 | 2.0 Nm | 3.0 A | 76 mm | HQ542 |

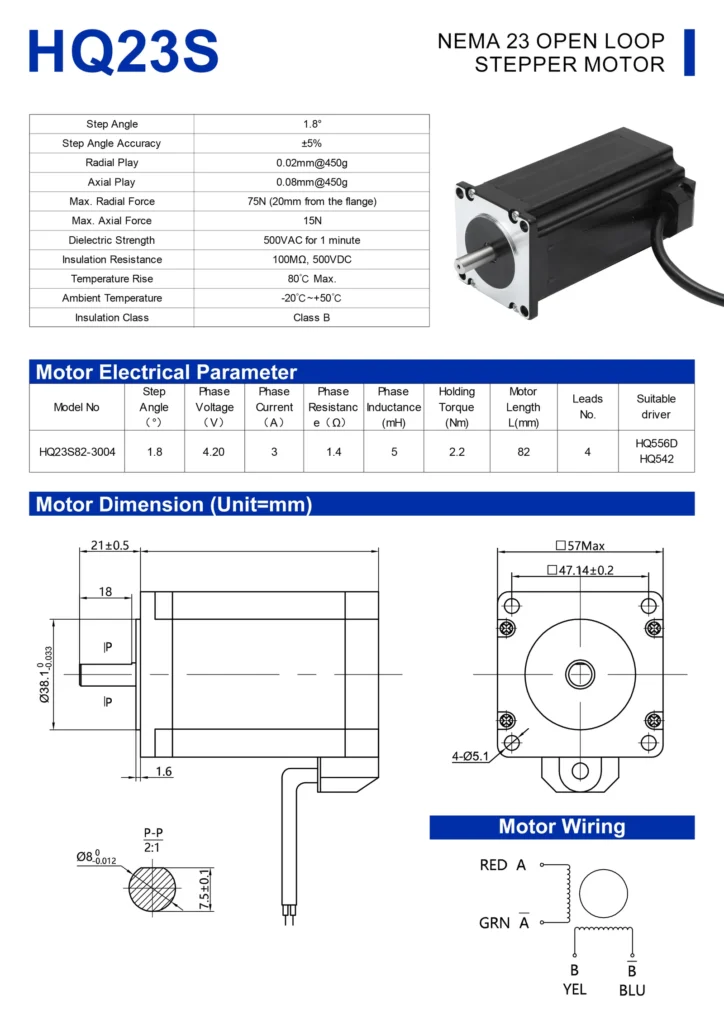

HQ23S NEMA 23 Motor
NEMA 34 Standart Seri
HQ34S Serisi
Endüstriyel CNC ve makine imalatının vazgeçilmezi olan HQ34S serisi, 86mm (NEMA 34) gövde yapısıyla yüksek güç sağlar. 4.5 Nm ile 12 Nm arasında değişen tork seçenekleri ile kayış-kasnak veya vidalı mil tahrikinde kullanılır.
Teknik Özellikler
Adım Açısı: 1.8°
Tork Aralığı: 4.5 Nm – 12.0 Nm
Mil Çapı: 14mm (Kamalı)
Uyumlu Sürücü: HQ860D / HQ860A
HQ34S Ürün Listesi
| Ürün Kodu | Tork (Nm) | Akım (A) | Boy (mm) | Sürücü |
|---|---|---|---|---|
| HQ34S78-4204 | 4.5 Nm | 4.2 A | 78 mm | HQ556D/HQ860D |
| HQ34S118-6004 | 8.5 Nm | 6.0 A | 118 mm | HQ860D |
| HQ34S156-6204 | 12.0 Nm | 6.2 A | 156 mm | HQ860D |

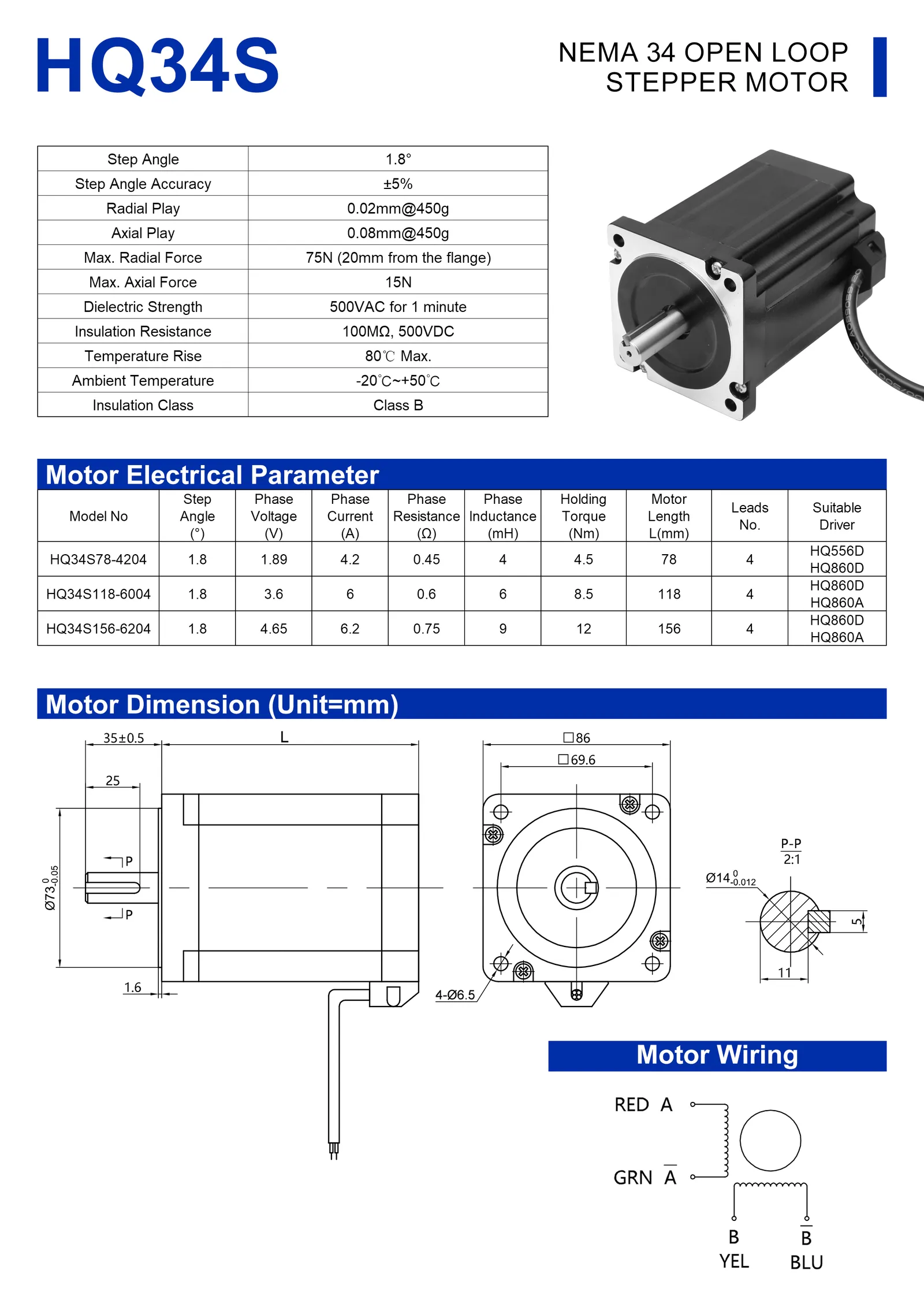

HQ34S NEMA 34 Motor
NEMA 42 Standart Seri
HQ42S Serisi
HQ42S serisi, standart step motorların en güçlü üyeleridir. 110mm (NEMA 42) flanş yapısı ile 28 Nm’ye kadar tork üretir. Ağır yüklerin taşınması ve büyük makinelerin eksen hareketleri için tasarlanmıştır.
Teknik Özellikler
Adım Açısı: 1.8°
Tork Aralığı: 12 Nm – 28 Nm
Mil Çapı: 19mm (Kamalı)
Uyumlu Sürücü: HQ2280 (220VAC)
HQ42S Ürün Listesi
| Ürün Kodu | Tork (Nm) | Akım (A) | Boy (mm) | Sürücü |
|---|---|---|---|---|
| HQ42S150-6004 | 12.0 Nm | 6.0 A | 150 mm | HQ2280 |
| HQ42S201-6504 | 20.0 Nm | 6.5 A | 201 mm | HQ2280 |
| HQ42S280-6504 | 28.0 Nm | 6.5 A | 280 mm | HQ2280 |

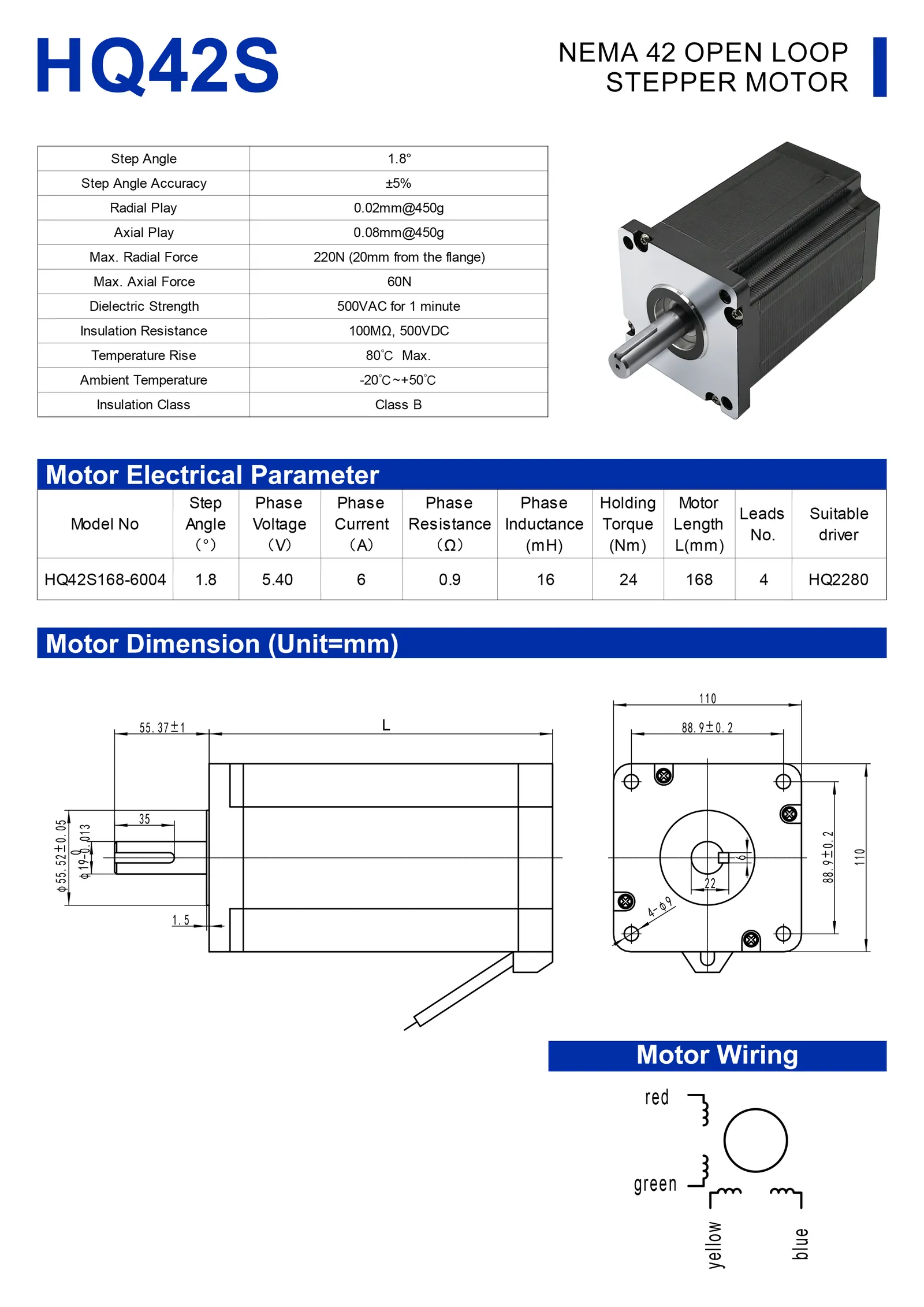

HQ42S NEMA 42 Motor
