İnvertörler / AC Motor Sürücüleri
AC motor sürücüleri (inverterler), AC (alternatif akım) motorlarının hızını, torkunu ve yönünü elektronik olarak kontrol eden sistemlerdir. İnvertörler, sabit hızlı motor uygulamalarını değişken hızlı çalışmaya dönüştürerek enerji verimliliğini artırırlar. Bu doğrultuda delta markasının AC motor sürücülerinde şu faydalar öne çıkar:
Modern güç elektroniği ve mikroişlemci teknolojisi sayesinde yüksek kontrol dinamizmi.
Hız ve tork kontrolünde hassasiyet; yük değişimlerine hızlı adaptasyon.
industrialautomation.delta-emea.com
Makine otomasyonunda artan gereksinimlere uygun, sektöre özel seriler sunulması.
Delta’nin AC Motor Sürücüleri / İnvertör Serileri
Delta firması, farklı uygulama ihtiyaçlarına uygun çok sayıda AC motor sürücü serisi sunmaktadır. Öne çıkan seriler şunlardır:
“Compact Drives” kategorisi: Örneğin MS300, ME300, VFD-E, VFD-EL serisi.

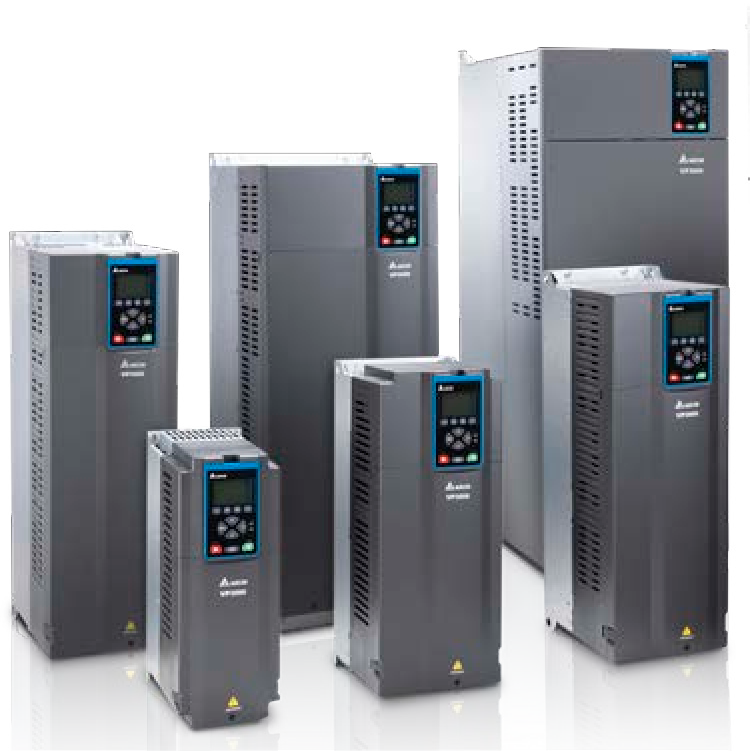

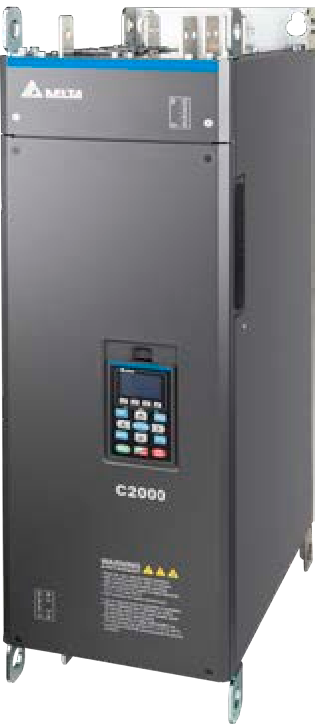

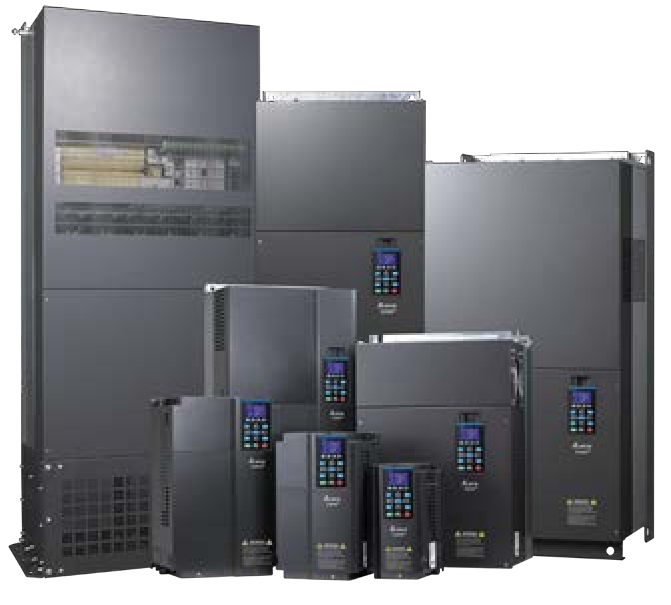

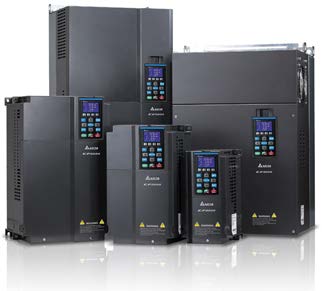

“Standard Drives” kategorisi: C2000 Plus / C2000, C200, CH2000, VFD-VE, REG2000 gibi modeller.
Endüstri-özelleşmiş uygulamalar için: Örneğin pompalar, fanlar, plastik/ kauçuk makineleri gibi uygulamalara yönelik VFD-VJ, HES vb seriler.
Uygulama Alanları ve Avantajlar

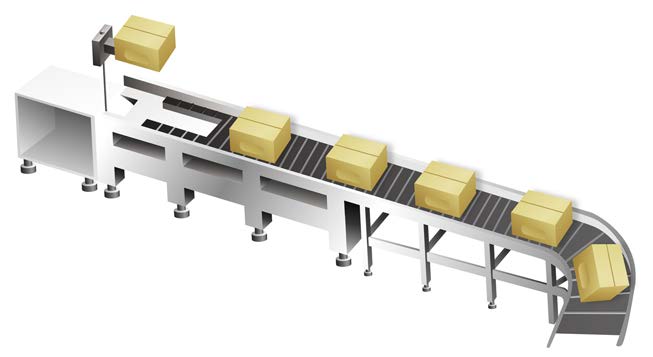

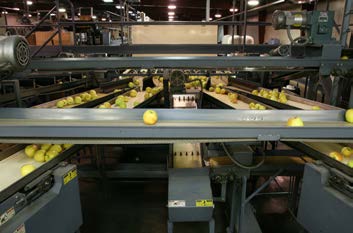

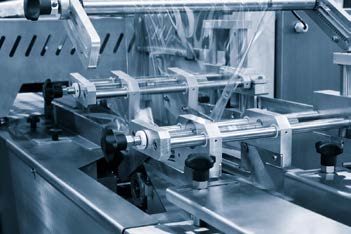

Pompa, fan, konveyör, kompresör gibi motor kontrolünün kritik olduğu sistemlerde enerji tasarrufu sağlanır.
Hız kontrolüyle birlikte tork kontrolü, yük durumuna göre dinamik ayar imkânı verir; bu da makine performansını artırır.
Operatörler için kullanım kolaylığı, programlanabilirlik ve iletişim kabiliyeti gibi gelişmiş özellikler sunar.
Sabit hız motora göre değişken hız kullanımında enerji tüketimi önemli oranda düşebilir.
Ürün kategorileri
AC Sürücü Seçim Tablosu
| Özellikler / Model | VFD EL-W | VFD-EL | VFD-E | ME300 | MS300 | MH300 | VP3000 | CP2000 | C2000 Plus |
|---|---|---|---|---|---|---|---|---|---|
| Gerilim ve Güç Aralıkları (kW) | |||||||||
| 1 ~ 230VAC | 0.4 – 2.2 | 0.2 – 2.2 | 0.2 – 2.2 | 0.2 – 2.2 | 0.2 – 2.2 | 0.2 – 2.2 | |||
| 3 ~ 230VAC | 0.2 – 3.7 | 0.2 – 15 | 0.2 – 15 | 0.2 – 37 | 0.75 – 90 | 0.75 – 90 | |||
| 3 ~ 400VAC | 0.4 – 5.5 | 0.4 – 3.7 | 0.4 – 22 | 0.4 – 7.5 | 0.4 – 22 | 0.4 – 75 | 0.75 – 630 | 0.75 – 630* | 0.75 – 560* |
| 3 ~ 575VAC | 0.75 – 7.5 | 1.5 – 15 | 1.5 – 15 | ||||||
| 3 ~ 690VAC | 18.5 – 630 | 18.5 – 630 | |||||||
| Dahili EMC Filtre | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ≤ 37kW | O | O |
| Dahili Harmonik Filtre (Şok Bobini) | ✓ | ≥ 45kW | ≥ 37kW | ||||||
| Dahili Fren kıyıcı | ✓ | ✓ | ✓ | ✓ | ✓ | ≤ 37kW | ≤ 30kW | ||
| Dahili PLC (Step) | 500 | 1k | 2k | 5k | 20k | 10k | 10k | ||
| IP Koruma sınıfı | IP20 | IP20 | IP20 | IP20 | IP20 IP40 IP66 | IP20 IP40 | IP20 | IP20 | IP00 IP20 |
| Taşınabilir Kontrol Paneli | O | O | ✓ | O | ✓ | ✓ | ✓ | ✓ | ✓ |
| Motor Tipi** | IM | IM | IM | IM,PM | IM,PM | IM,PM | IM,PM SRM | IM,PM SRM | IM,PM SRM |
| Yangın Modu | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| STO Güvenli Duruş | O | ✓ | ✓ | ✓ | ✓ | ✓ | |||
| Ortak DC Bara Bağlantısı | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| Çıkış Frekansı (Hz) | |||||||||
| Standart | 400 | 599 | 599 | 599 | 599 | 599 | 599 | 599 | 599 |
| Opsiyonel | 1500 | 1500 | 2000 | 1500 | 1500 | ||||
| Giriş / Çıkışlar | |||||||||
| Dijital G/Ç | 4/0 | 6/0 | 6/1 | 5/1 | 7/2 | 7/2 | 6/2 | 10/0 | 10/2 |
| Röle çıkışı | 1 | 1 | 1 | 1 | 1 | 1 | 2 | 3 | 2 |
| Analog G/Ç | 1/0 | 1/1 | 2/1 | 2/1 | 2/1 | 2/1 | 3/2 | 3/2 | 3/2 |
| Pulse Giriş | ✓ | ✓ | ✓ | ||||||
| Haberleşme Opsiyonları | |||||||||
| Modbus RS-485 | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ |
| BACnet MS/TP | ✓ | ✓ | |||||||
| EtherNet/IP | O | O | O | O | O | O | |||
| Modbus TCP | O | O | O | O | O | O | |||
| EtherCAT | O | O | O | ||||||
| CANopen | O | O | O | O | ✓ | O | O | O | O |
| Profibus DP | O | O | O | O | O | O | O | O | O |
| Profinet | O | O | O | O | O | O | |||
| DeviceNet | O | O | O | O | O | O | O | ||
| BACnet IP | O | O | |||||||
| Opsiyon Kartları | |||||||||
| Enkoder | ✓ | ✓ | ✓ | ✓ | |||||
| I/O Genişletme | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ✓ | ||
| Harici 24VDC Besleme | ✓ | ✓ | ✓ | ✓ | ✓ | ||||
✓ : Standart O : Opsiyonel
Notlar

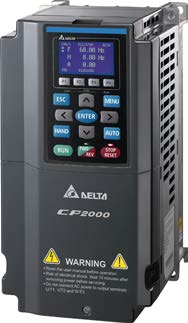

* CP20000 ve C2000 Plus model sürücüler fiber optik haberleşme ve paralel güç bağlantısıyla 1200 kW güce kadar yükseltilebilmektedir
** Motor tipleri Asenkron Motor (IM), Sabit Mıknatıslı Motor (PM), Senkron Relüktans Motor (SRM)’dur.
*** Dahili olarak EMC Filtre, Harmonik Filtre ve fren kıyıcı ünitesi bulunmayan ürünlerde bu opsiyonları harici olarak tedarik etmek için lütfen bizimle iletişime geçiniz.
Kompakt AC Sürücüler
VFD-EL-W
VFD-EL-W serisi; sensörsüz vektör kontrol, Modbus haberleşme, PID kontrol ve dahili potansiyometreye sahip tuş takımı gibi özelliklerinin yanı sıra, rekabetçi fiyatıyla düşük güç gerektiren uygulamalar için yüksek performanslı ve en uygun maliyetli çözümü sunmaktadır.
| Gerilim Seviyesi | 1 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 0.2 – 2.2 kW | 0.4 – 5.5 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless vector control) | |
| Dahili Haberleşme | Modbus RS-485 | |
| Koruma Sınıfı | IP20 | |
| Yüklenme Kapasitesi | 1 dakika %150 In | |
| Motor Tipi | Asenkron Motor (IM) | |
| Çıkış Frekansı | 0.1 ~ 400 Hz | |
| Giriş / Çıkış | 4 Dijital Giriş, 1 Analog Giriş, 1 Röle Çıkışı | |

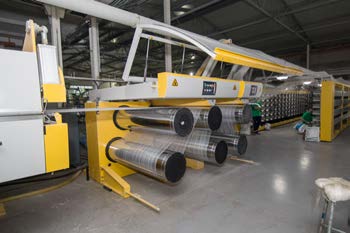

Uygulamalar: Konveyör, sarma, paketleme, taşlama, tekstil, fan ve pompa
VFD-EL-W Ürün Listesi
1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD004EL21W-1 | 0.4 kW | 2.5 A | A1 | 92 x 162 x 129 mm |
| VFD007EL21W-1 | 0.75 kW | 4.2 A | A1 | 92 x 162 x 129 mm |
| VFD015EL21W-1 | 1.5 kW | 7.5 A | B | 100 x 174 x 136 mm |
| VFD022EL21W-1 | 2.2 kW | 11 A | B | 100 x 174 x 136 mm |
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD007EL43W-1 | 0.75 kW | 2.5 A | A1 | 92 x 162 x 129 mm |
| VFD015EL43W-1 | 1.5 kW | 4.2 A | A2 | 92 x 181 x 129 mm |
| VFD022EL43W-1 | 2.2 kW | 5.5 A | B | 100 x 174 x 136 mm |
| VFD040EL43W-1 | 4.0 kW | 9 A | B | 100 x 174 x 136 mm |
| VFD055EL43W-1 | 5.5 kW | 13 A | B | 100 x 174 x 136 mm |
Kompakt AC Sürücüler

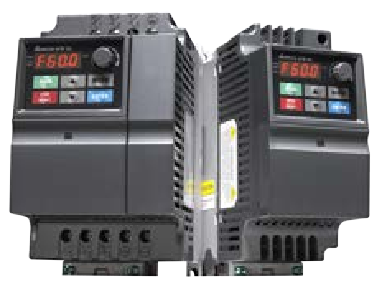

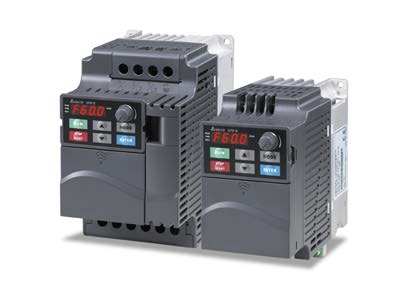

VFD-EL / VFD-E
Sensörsüz vektör kontrollü AC mikro sürücü serileri VFD-EL / VFD-E; esnek opsiyon kartlarına sahip modüler yapısı, dahili EMC ve RFI filtre, yan yana montaj imkanı, aşırı yük koruması ve dahili potansiyometreye sahip tuş takımı ile üretilmiştir.
Dahili EMC Filtre
Düşük elektromanyetik yayılım ile EN61800-3 standardını karşılar.
DC Bara Paylaşımı
Aşırı gerilimleri engelleyerek, DC barayı stabil hale getirir ve belirli durumlarda frenleme direnci ihtiyacını ortadan kaldırır.
Yan Yana Montaj
Yan yana bitişik olarak montaj yapılarak daha az alan kaplar ve düşük panolama maliyeti sağlar.
Dahili 500 Step PLC (VFD-E)
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
Dahili Frenleme Ünitesi (VFD-E)
Dahili fren kıyıcısı ile daha düşük ürün ve bağlantı maliyeti sağlar.
| Gerilim Seviyesi | 1 x 115VAC | 1 x 230VAC | 3 x 230VAC | 3 x 400VAC |
| Güç Aralığı – VFD-EL | 0.2 – 0.75 kW | 0.2 – 2.2 kW | 0.2 – 3.7 kW | 0.4 – 3.7 kW |
| Güç Aralığı – VFD-E | 0.2 – 0.75 kW | 0.2 – 2.2 kW | 0.2 – 15 kW | 0.4 – 22 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless Vector Control) | |||
| Dahili Haberleşme | Modbus RS-485 | |||
| Haberleşme Opsiyonları | CANopen, PROFIBUS DP ve DeviceNet | |||
| Koruma Sınıfı | IP20 | |||
| Yüklenme Kapasitesi | 1 dakika %150 In | |||
| Motor Tipi | Asenkron Motor (IM) | |||
| Çıkış Frekansı | 0.1 ~ 599 Hz | |||
| Giriş / Çıkış | VFD-EL : 6 Dijital Giriş, 1 Analog Giriş, 1 Analog Çıkış, 1 Röle Çıkışı VFD-E : 6 Dijital Giriş, 2 Analog Giriş, 1 Analog Çıkış, 1 Röle Çıkışı, 1 Dijital Çıkış | |||
Uygulamalar: Konveyör, eskalatör, sarma, ahşap işleme, paketleme, taşlama, tekstil, fan ve pompa
VFD-EL
1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar |
|---|---|---|---|---|
| VFD004EL21A | 0.4 kW | 2.5 A | A | 72 x 174 x 136 mm |
| VFD007EL21A | 0.75 kW | 4.2 A | A | 72 x 174 x 136 mm |
| VFD015EL21A | 1.5 kW | 7.5 A | B | 100 x 174 x 136 mm |
| VFD022EL21A | 2.2 kW | 11 A | B | 100 x 174 x 136 mm |
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar |
|---|---|---|---|---|
| VFD004EL43A | 0.4 kW | 1.5 A | A | 72 x 174 x 136 mm |
| VFD007EL43A | 0.75 kW | 2.5 A | A | 72 x 174 x 136 mm |
| VFD015EL43A | 1.5 kW | 4.2 A | A | 72 x 174 x 136 mm |
| VFD022EL43A | 2.2 kW | 5.5 A | B | 100 x 174 x 136 mm |
| VFD037EL43A | 3.7 kW | 8.2 A | B | 100 x 174 x 136 mm |
VFD-E
1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar |
|---|---|---|---|---|
| VFD007E21T | 0.75 kW | 4.2 A | A1 | 72 x 142 x 152 mm |
| VFD015E21A | 1.5 kW | 7.5 A | B | 100 x 174 x 152 mm |
| VFD022E21A | 2.2 kW | 11 A | B | 100 x 174 x 152 mm |
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar |
|---|---|---|---|---|
| VFD007E43T | 0.75 kW | 2.5 A | A1 | 72 x 142 x 152 mm |
| VFD015E43T | 1.5 kW | 4.2 A | A2 | 72 x 142 x 152 mm |
| VFD022E43A | 2.2 kW | 5.5 A | B | 100 x 174 x 152 mm |
| VFD037E43A | 3.7 kW | 8.5 A | B | 100 x 174 x 152 mm |
| VFD055E43A | 5.5 kW | 13 A | C | 130 x 260 x 170 mm |
| VFD075E43A | 7.5 kW | 18 A | C | 130 x 260 x 170 mm |
| VFD110E43A | 11 kW | 24 A | C | 130 x 260 x 170 mm |
| VFD150E43A | 15 kW | 32 A | D | 200 x 310 x 190 mm |
| VFD185E43A | 18.5 kW | 38 A | D | 200 x 310 x 190 mm |
| VFD220E43A | 22 kW | 45 A | D | 200 x 310 x 190 mm |

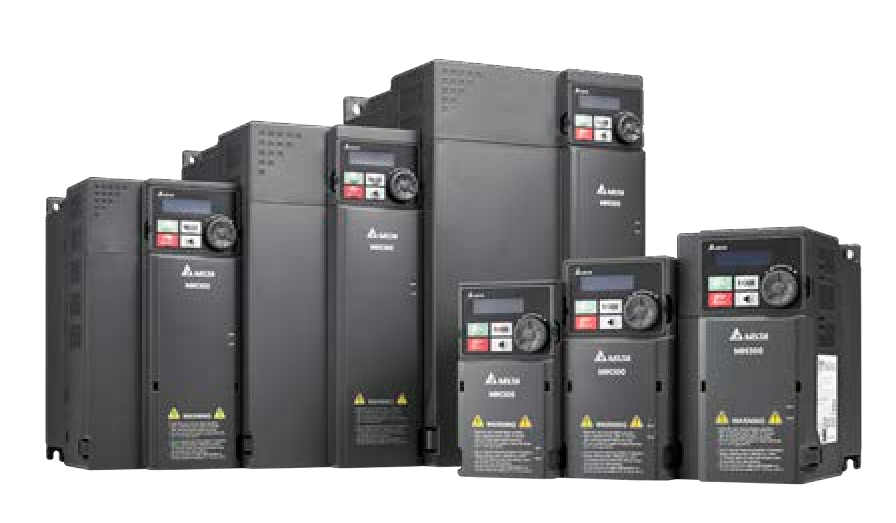

M300 Serisi Sürücü Ailesi
Yaylı Terminaller
Kolay Montaj ve devreye alma imkanı sunar.
Dahili EMC Filtre ve STO
Dahili EMC filtre ve Safe Torque Off (STO) ile alandan, zamandan ve sistem maliyetinden tasarruf sağlanır.
Dahili Frenleme Ünitesi
Hızlı duruş gerektiren uygulamalalarda dahili fren kıyıcı ile fren direnci entegrasyonu.
Dahili Yangın Modu
Sürücü koruma fonksiyonları devre dışı bırakılarak istenilen komutta çalışma sağlanır.
Dahili PLC
Ek yazılım senaryoları, ISPSoft ile dahili USB portu üzerinden kolayca programlanabilir. (ME300:1k, MS300:2k , MH300:5k Step)
Yüksek Çalışma Sıcaklığı
50ºC’ye kadar güç düşümsüz çalışma imkanı.
Dahili USB Port
Çeviriciye ihtiyaç duymadan sürücüde enerji yokken dahi parametre kopyalama ve kaydetme imkanı. (MS300, MH300)
IM & PM Motor Kontrolü
Farklı AC motor tiplerini kontrol edebilme imkanı.

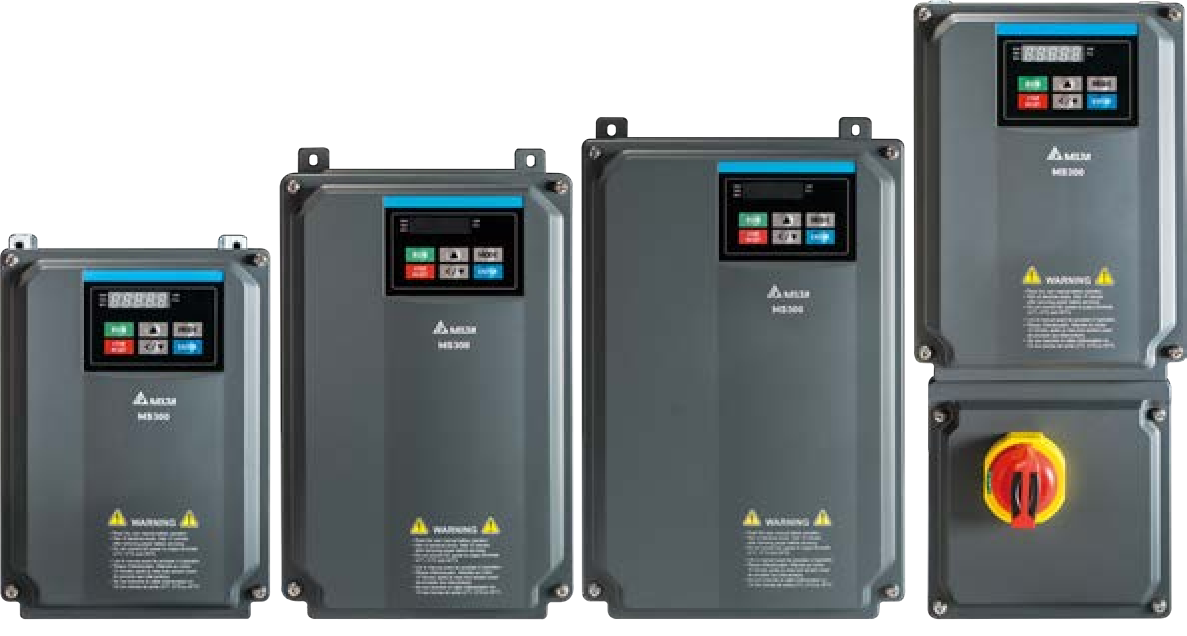

MS300 IP66/NEMA 4X
IP66 Kompakt Sürücü
- Güç aralığı: 1~ 0.4–2.2 kW – 3~ 0.4–7.5 kW
- Nemli ve tozlu ortamlar için geliştirilmiş kompakt kasa tasarımı
- Panoya ihtiyaç duymadan kolay kurulum imkanı
- Opsiyonel giriş şalteri
- Dahili STO-SIL2 ile yüksek güvenlik
- IM (Asenkron) ve PM (Sabit Mıknatıslı) motor kontrolü
- Dahili frenleme ünitesi
- Normal ve ağır şart yüklenme kapasitesi
- Dahili 2k Step PLC ve Modbus RS-485 haberleşme
- Cihaza enerji vermeden USB portu üzerinden programlama imkanı
Kompakt AC Sürücüler

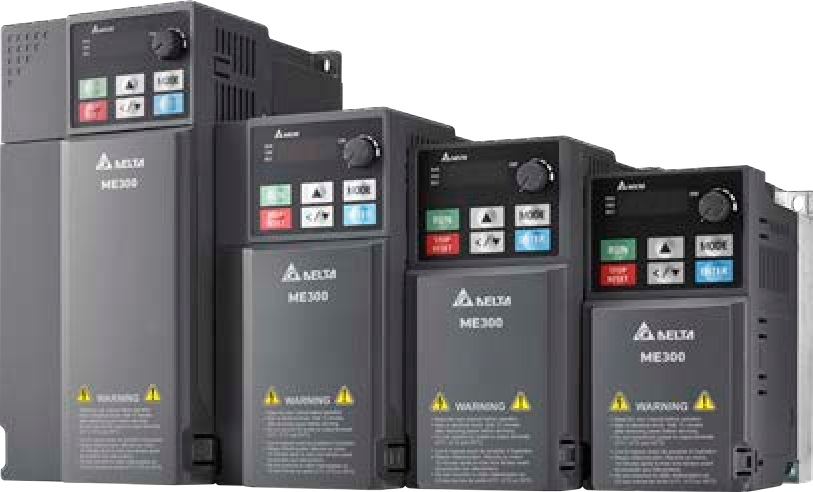

ME300
Delta’nın yeni nesil kompakt AC sürücü ürün grubundan ME300 serisi; EMC filtre, frenleme ünitesi, pulse giriş ve çıkışları, yangın modu ve aynı zamanda farklı uygulamalar (kompresör, fan, pompa, konveyör, makina otomasyonu ve paketleme) için özel tanımlanmış makroları ile hızlı ve kolay devreye alma imkanı sunar.
Yüksek Çalışma Sıcaklığı
50°C sıcaklığa kadar güç düşümü olmadan çalışma özelliği ile en zorlu şartlarda kullanılabilir.
Vidasız Terminaller
Vidasız (yaylı) klemens yapısı ile kolay bağlantı imkanı sunar.
Çıkarılabilir Fan ve RFI Filtre
Bakımı kolay fan ile daha uzun ömürlü sürücü ve farklı uygulamalar için kolaylıkla çıkarılabilir RFI ile tam adaptasyon sağlanabilir.
Yangın modu
HVAC projeleri için uygundur ve sürücü koruma fonksiyonları devre dışı bırakılarak istenilen komutta çalışma sağlanır.
Dahili 1k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
| Gerilim Seviyesi | 1 x 115VAC | 1 x 230VAC | 3 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 0.1 – 0.75 kW | 0.1 – 2.2 kW | 0.1 – 5.5 kW | 0.4 – 7.5 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless Vector Control) | |||
| Dahili Haberleşme | Modbus RS-485 | |||
| Koruma Sınıfı | IP20 | |||
| Yüklenme Kapasitesi | ND*: 1 dakika %120 In, 3 saniye %150 In HD*: 1 dakika %150 In, 3 saniye %200 In | |||
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM) | |||
| Çıkış Frekansı | 0 ~ 599 Hz, 0 ~ 1500 Hz (Opsiyonel) | |||
| Giriş / Çıkış | 5 Dijital Giriş, 1 Analog Giriş, 1 Pulse Girişi, 1 Analog Çıkış, 1 Röle Çıkışı, 1 Dijital Çıkış | |||
| Güvenlik | Opsiyonel STO SIL2 (IEC61508) | |||
* ND (Normal Şart) ve HD (Ağır Şart) akım limitleri için sayfa 17’ye bakınız.
Uygulamalar: Ahşap işleme, paketleme, taşlama, tekstil, fan, pompa, takım tezgahı, konveyör ve eskalatör
ME300
1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD2A8ME21AFNAA | 0.4 kW | 3.2 A / 2.8 A | B | 72 x 142 x 143 mm |
| VFD4A8ME21AFNAA | 0.75 kW | 5 A / 4.8 A | B | 72 x 142 x 143 mm |
| VFD7A5ME21AFNAA | 1.5 kW | 8.5 A / 7.5 A | C | 87 x 157 x 163 mm |
| VFD11AME21AFNAA | 2.2 kW | 12.5 A / 11 A | C | 87 x 157 x 163 mm |
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD2A7ME43AFNAA | 0.75 kW | 3 A / 2.7 A | B | 72 x 142 x 143 mm |
| VFD4A2ME43AFNAA | 1.5 kW | 4.6 A / 4.2 A | B | 72 x 142 x 143 mm |
| VFD5A5ME43AFNAA | 2.2 kW | 6.5 A / 5.5 A | C | 87 x 157 x 163 mm |
| VFD9A0ME43AFNAA | 4 kW | 10.5 A / 9 A | C | 87 x 157 x 163 mm |
| VFD13AME43AFNAA | 5.5 kW | 15.7 A / 13 A | D | 109 x 207 x 171 mm |
| VFD17AME43AFNAA | 7.5 kW | 20.5 A / 17 A | D | 109 x 207 x 171 mm |
Kompakt AC Sürücüler

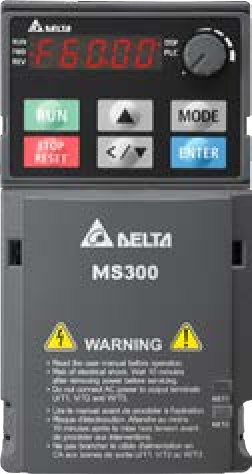

MS300
Delta’nın yeni nesil kompakt AC sürücü ürün grubundan MS300 serisi; dahili STO SIL2 güvenlik koruması, pulse giriş ve çıkışları, çoklu motor kontrolü gibi birçok özelliğe sahiptir. Aynı zamanda eski kompakt serilere göre %40 küçültülmüş tasarımı ile kurulum alanını en verimli şekilde optimize eder.

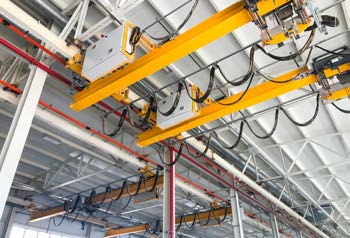

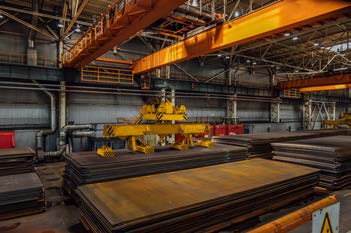

Açık Çevrim Kanca Kontrolü
Güncellenen vinç kontrol algoritması ile açık çevrim vinç uygulamalarında üstün kaldırma performansı sunar.
Tork Kontrolü ve Yüksek Kalkış Torku
Açık çevrim tork kontrol özelliği ile rakiplerine göre bir adım öndedir. 0.5 Hz’de %200 başlangıç torku sayesinde ağır yüklerde sorunsuz kalkış sağlar.
Dahili USB Port
Çeviriciye ihtiyaç duymadan sürücüde enerji yokken dahi parametre kopyalama ve kaydetme imkanı.
Dahili EMC Filtre ve STO
Dahili EMC filtre ve Safe Torque Off (STO) ile alandan, zamandan ve sistem maliyetinden tasarruf mümkün.
Dahili 2k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
| Gerilim Seviyesi | 1 x 115VAC | 1 x 230VAC | 3 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 0.2 – 0.75 kW | 0.2 – 2.2 kW | 0.2 – 15 kW | 0.4 – 22 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless Vector Control), FOC Sensorless | |||
| Dahili Haberleşme | Modbus RS-485, USB | |||
| Haberleşme Opsiyonları | EtherNet/IP, Modbus TCP, EtherCAT, CANopen, PROFIBUS DP, PROFINET ve DeviceNet | |||
| Koruma Sınıfı | IP20, IP40, IP66 | |||
| Yüklenme Kapasitesi | ND*: 1 dakika %120 In, 3 saniye %150 In HD*: 1 dakika %150 In, 3 saniye %200 In | |||
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM) | |||
| Çıkış Frekansı | 0 ~ 599 Hz, 0 ~ 1500 Hz (Opsiyonel) | |||
| Giriş / Çıkış | 7 Dijital Giriş, 2 Analog Giriş, 1 Pulse Girişi (DI7), 2 STO Girişi, 1 Analog Çıkış, 1 Röle Çıkışı, 2 Dijital Çıkış, 1 Pulse Çıkışı | |||
| Güvenlik | STO SIL2 (IEC61508) | |||
* ND (Normal Şart) ve HD (Ağır Şart) akım limitleri için sayfa 19‘a bakınız.
Uygulamalar: Ahşap işleme, paketleme, taşlama, tekstil, fan, pompa, takım tezgahı, konveyör ve eskalatör.
[image id=”123″]

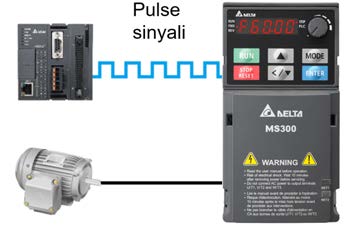

MS300
IP20, 1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD2A8MS21AFSAA | 0.4 kW | 3.2 A / 2.8 A | B | 72 x 142 x 159 mm |
| VFD4A8MS21AFSAA | 0.75 kW | 5 A / 4.8 A | B | 72 x 142 x 159 mm |
| VFD7A5MS21AFSAA | 1.5 kW | 8.5 A / 7.5 A | C | 87 x 157 x 179 mm |
| VFD11AMS21AFSAA | 2.2 kW | 12.5 A / 11 A | C | 87 x 157 x 179 mm |
1 x 230VAC, 1500 Hz Yüksek Hızlı Model
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD7A5MS21AFSHA | 1.5 kW | 8.5 A / 7.5 A | C | 87 x 157 x 179 mm |
| VFD11AMS21AFSHA | 2.2 kW | 12.5 A / 11 A | C | 87 x 157 x 179 mm |
IP20, 3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD2A7MS43AFSAA | 0.75 kW | 3 A / 2.7 A | B | 72 x 142 x 159 mm |
| VFD4A2MS43AFSAA | 1.5 kW | 4.6 A / 4.2 A | B | 72 x 142 x 159 mm |
| VFD5A5MS43AFSAA | 2.2 kW | 6.5 A / 5.5 A | C | 87 x 157 x 179 mm |
| VFD9A0MS43AFSAA | 4 kW | 10.5 A / 9 A | C | 87 x 157 x 179 mm |
| VFD13AMS43AFSAA | 5.5 kW | 15.7 A / 13 A | D | 109 x 207 x 187 mm |
| VFD17AMS43AFSAA | 7.5 kW | 20.5 A / 17 A | D | 109 x 207 x 187 mm |
| VFD25AMS43AFSAA | 11 kW | 28 A / 25 A | E | 130 x 250 x 219 mm |
| VFD32AMS43AFSAA | 15 kW | 36 A / 32 A | E | 130 x 250 x 219 mm |
| VFD38AMS43AFSAA | 18.5 kW | 41.5 A / 38 A | F | 175 x 300 x 244 mm |
| VFD45AMS43AFSAA | 22 kW | 49 A / 45 A | F | 175 x 300 x 244 mm |
3 x 400VAC, 1500 Hz Yüksek Hızlı Model
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD4A2MS43AFSHA | 1.5 kW | 4.6 A / 4.2 A | B | 72 x 142 x 159 mm |
| VFD5A5MS43AFSHA | 2.2 kW | 6.5 A / 5.5 A | C | 87 x 157 x 179 mm |
| VFD9A0MS43AFSHA | 4 kW | 10.5 A / 9 A | C | 87 x 157 x 179 mm |
| VFD13AMS43AFSHA | 5.5 kW | 15.7 A / 13 A | D | 109 x 207 x 187 mm |
| VFD17AMS43AFSHA | 7.5 kW | 20.5 A / 17 A | D | 109 x 207 x 187 mm |
| VFD25AMS43AFSHA | 11 kW | 28 A / 25 A | E | 130 x 250 x 219 mm |
| VFD32AMS43AFSHA | 15 kW | 36 A / 32 A | E | 130 x 250 x 219 mm |
| VFD38AMS43AFSHA | 18.5 kW | 41.5 A / 38 A | F | 175 x 300 x 244 mm |
| VFD45AMS43AFSHA | 22 kW | 49 A / 45 A | F | 175 x 300 x 244 mm |
Kompakt AC Sürücüler

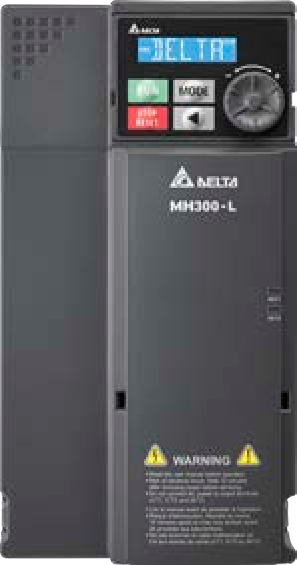

MH300
Delta’nın yeni nesil kompakt AC sürücü ürün grubundan MH300 serisi; dahili USB portu ve CANopen haberleşmesi, harici besleme opsiyonu, sarıcı/açıcı makroları, enkoderli kapalı çevrim kontrol performansı ve 75 kW’a kadar güç aralığı ile AC motor kontrolünde eşsiz bir deneyim sunar.
Açık ve Kapalı Çevrim Kanca Kontrolü
Güncellenen vinç kontrol algoritması ile açık ve kapalı çevrim vinç uygulamalarında üstün kaldırma performansı sunar.
Harici Güç Kartı
24VDC opsiyonel güç kartı ile şebekenin kesildiği durumlarda dahi kesintisiz haberleşme sağlayarak sistemi korur.
Kapalı Çevrim Motor Kontrolü
İlave enkoder kartı ile vinç uygulaması, sarıcı/açıcı gibi makroları kullanarak hassas pozisyon ve gergi kontrolü.
Dahili EMC Filtre ve STO
Dahili EMC filtre ve Safe Torque Off (STO) ile alandan, zamandan ve sistem maliyetinden tasarruf mümkün.
Dahili 5k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
| Gerilim Seviyesi | 1 x 115VAC | 1 x 230VAC | 3 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 0.2 – 0.75 kW | 0.2 – 2.2 kW | 0.2 – 22 kW | 0.4 – 75 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless Vector Control), FOC Sensorless | |||
| Dahili Haberleşme | Modbus RS-485, Canopen, USB | |||
| Haberleşme Opsiyonları | EtherNet/IP, Modbus TCP, EtherCAT, PROFIBUS DP, PROFINET ve DeviceNet | |||
| Koruma Sınıfı | IP20, IP40 (Opsiyonel) | |||
| Yüklenme Kapasitesi | ND*: 1 dakika %120 In, 3 saniye %150 In HD*: 1 dakika %150 In, 3 saniye %200 In | |||
| Motor Tipi | Asenkron Motor (IM), Senkron Motor (SPM, IPM) | |||
| Çıkış Frekansı | 0 ~ 599 Hz, 0 ~ 2000 Hz (Opsiyonel) | |||
| Giriş / Çıkış | 7 Dijital Giriş, 2 Analog Giriş, 2 Pulse Girişi, 2 STO Girişi, 1 Analog Çıkış, 1 Röle Çıkışı, 2 Dijital Çıkış, 1 Pulse Çıkışı | |||
| Güvenlik | STO SIL2 (IEC61508) | |||
* ND (Normal Şart) ve HD (Ağır Şart) akım limitleri için sayfa 21‘e bakınız.
Uygulamalar: Ahşap işleme, paketleme, taşlama, tekstil, makina otomasyonu, sarıcı/açıcı makineleri, pozisyon ve gergi kontrolü

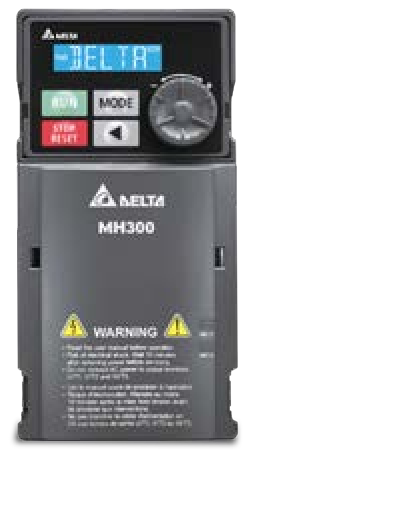

MH300
1 x 230VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD2A8MH21AFSAA | 0.4 kW | 3.2 A / 2.8 A | B | 72 x 142 x 174 mm |
| VFD5A0MH21AFSAA | 0.75 kW | 5.2 A / 5 A | B | 72 x 142 x 174 mm |
| VFD7A5MH21AFSAA | 1.5 kW | 8.5 A / 7.5 A | C | 87 x 157 x 194 mm |
| VFD11AMH21AFSAA | 2.2 kW | 12.5 A / 11 A | C | 87 x 157 x 194 mm |
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (ND/HD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD3A0MH43AFSAA | 0.75 kW | 3.3 A / 3 A | B | 72 x 142 x 174 mm |
| VFD4A2MH43AFSAA | 1.5 kW | 4.6 A / 4.2 A | B | 72 x 142 x 174 mm |
| VFD5A7MH43AFSAA | 2.2 kW | 6.5 A / 5.7 A | C | 87 x 157 x 194 mm |
| VFD9A0MH43AFSAA | 4 kW | 10.5 A / 9 A | C | 87 x 157 x 194 mm |
| VFD13AMH43AFSAA | 5.5 kW | 14.5 A / 13 A | D | 109 x 207 x 202 mm |
| VFD17AMH43AFSAA | 7.5 kW | 19.8 A / 17.5 A | D | 109 x 207 x 202 mm |
| VFD25AMH43AFSAA | 11 kW | 28 A / 25 A | E | 130 x 250 x 234 mm |
| VFD32AMH43AFSAA | 15 kW | 36 A / 32 A | E | 130 x 250 x 234 mm |
| VFD38AMH43AFSAA | 18.5 kW | 41.5 A / 38 A | F | 175 x 300 x 259 mm |
| VFD45AMH43AFSAA | 22 kW | 49 A / 45 A | F | 175 x 300 x 259 mm |
| VFD60AMH43AFSAA | 30 kW | 69 A / 60 A | G | 250 x 400 x 225 mm |
| VFD75AMH43AFSAA | 37 kW | 85 A / 75 A | H | 280 x 500 x 280 mm |
| VFD91AMH43AFSAA | 45 kW | 108 A / 91 A | H | 280 x 500 x 280 mm |
| VFD112MH43AFSAA | 55 kW | 128 A / 112 A | I | 330 x 550 x 300 mm |
| VFD150MH43AFSAA | 75 kW | 180 A / 150 A | I | 330 x 550 x 300 mm |
Kompakt AC Sürücüler

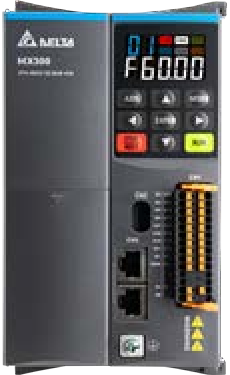

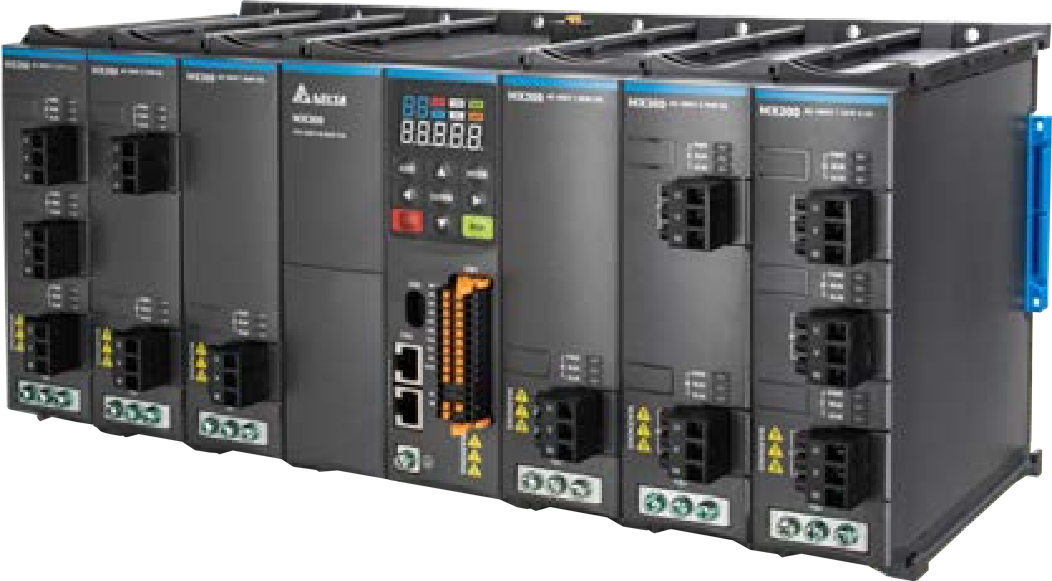

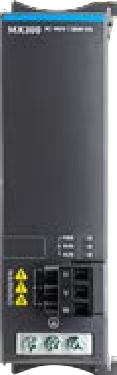

MX300
Delta’nın yeni nesil kompakt Multi-Drive serisi MX300; çoklu motor kontrolü gerektiren uygulamalarda optimum pano alanı kullanımı, modüler ve hızlı montaj, kolay devreye alma gibi avantajlar sunarak üretim verimliliğini artırırken aynı zamanda rekabetçi bir çözüm sunar.
Ortak DC Bara Bağlantısı
Ortak DC bara bağlantısı, enerji geri kazanımını artırarak güç tüketimini azaltır ve sistem verimliliğini artırır. Aynı zamanda daha stabil bir DC bara voltajı sağlarken, fren direnci ihtiyacını da azaltır.
Modüler Kompakt Tasarım
Daha az pano alanı kullanarak kurulum esnekliği sağlar, kablolama ve bakım süresini kısaltır, ölçeklenebilirlik sunar ve toplam sahip olma maliyetini düşürür.
15 Eksene Kadar Motor Kontrolü
Max. 6 adede kadar invertör modülü desteği ile, toplamda 15 eksene kadar motor kontrolü imkanı sunar.
Type-C ile Bağlantı İmkanı
Ekstra adaptör ihtiyacı olmadan, mevcut Type-C bağlantısı ile DIADesigner’a kolayca bağlanılabilir.
İşçilik ve Maliyetten Tasarruf
Aynı panoda birden fazla sürücü kullanılması gereken uygulamalarda; şalt ürünlerinden, pano alanından, kablolama ve işçilik maliyetinden tasarruf etmenizi sağlar.
| Gerilim Seviyesi | 1 x 230VAC | 3 x 400VAC |
| Güç Aralığı (Doğrultucu Modül) | 2.2 – 3.7 kW | 7.5 – 18.5 kW |
| Güç Aralığı (İnvertör Modül) | 0.4 – 2.2 kW | 0.4 – 7.5 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless vector control) | |
| Dahili Haberleşme | CANopen, Modbus RS-485 | |
| Koruma Sınıfı | IP40 | |
| Yüklenme Kapasitesi | ND*: 1 dakika %110 In HD*: 1 dakika %150 In | |
| Motor Tipi | Asenkron Motor (IM), Senkron Motor (SPM, IPM) | |
| Çıkış Frekansı | 0 ~ 599 Hz | |
| Giriş / Çıkış | 4 Dijital Giriş, 4 Dijital Çıkış, 2 Analog Giriş, 1 Röle Çıkışı | |
* Çıkış akım limitleri için sayfa 23’e bakınız.
Uygulamalar: Ebatlama makineleri, malzeme işleme makineleri (ahşap, PVC, cam, metal), yıkama makineleri, konveyör bantlar, paketleme makineleri, yiyecek & içecek endüstrisi

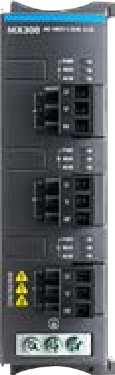

MX300
Doğrultucu Modülü - 3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Fren Ünitesi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD22AMXR43CA | 7.5kW | 22A | – | 98 x 160 x 160 mm |
| VFD22AMXB43CA | 7.5kW | 22A | Var | 98 x 160 x 160 mm |
| VFD33AMXR43CA | 11kW | 33A | – | 98 x 160 x 160 mm |
| VFD33AMXB43CA | 11kW | 33A | Var | 98 x 160 x 160 mm |
| VFD41AMXR43CA | 18.5kW | 41A | – | 98 x 160 x 160 mm |
| VFD41AMXB43CA | 18.5kW | 41A | Var | 98 x 160 x 160 mm |

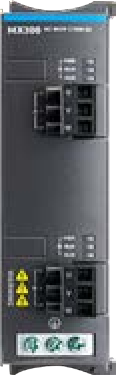

İnvertör Modülü - 3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Eksen Sayısı | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD1A5MXS43AA | 0.4kW | 1.5A | 1 | 49 x 160 x 160 mm |
| VFD2A7MXS43AA | 0.75kW | 2.7A | 1 | 49 x 160 x 160 mm |
| VFD4A2MXS43AA | 1.5kW | 4.2A | 1 | 49 x 160 x 160 mm |
| VFD5A5MXS43AA | 2.2kW | 5.5A | 1 | 49 x 160 x 160 mm |
| VFD9A0MXS43AA | 3.7kW | 9A | 1 | 49 x 160 x 160 mm |
| VFD13AMXS43AA | 5.5kW | 13A | 1 | 49 x 160 x 160 mm |
| VFD17AMXS43AA | 7.5kW | 17A | 1 | 49 x 160 x 160 mm |
| VFD1A5MXD43AA | 0.4kW | 1.5A | 2 | 49 x 160 x 160 mm |
| VFD2A7MXD43AA | 0.75kW | 2.7A | 2 | 49 x 160 x 160 mm |
| VFD4A2MXD43AA | 1.5kW | 4.2A | 2 | 49 x 160 x 160 mm |
| VFD5A5MXD43AA | 2.2kW | 5.5A | 2 | 49 x 160 x 160 mm |
| VFD9A0MXD43AA | 3.7kW | 9A | 2 | 49 x 160 x 160 mm |
| VFD1A5MXT43AA | 0.4kW | 1.5A | 3 | 49 x 160 x 160 mm |
| VFD2A7MXT43AA | 0.75kW | 2.7A | 3 | 49 x 160 x 160 mm |
| VFD4A2MXT43AA | 1.5kW | 4.2A | 3 | 49 x 160 x 160 mm |
| VFD5A5MXT43AA | 2.2kW | 5.5A | 3 | 49 x 160 x 160 mm |

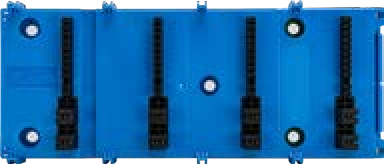

İletim Modülü
| Ürün Kodu | Açıklama | Boyutlar (G x Y x D) |
|---|---|---|
| MKM-DR2M | 2 invertör modülü destekleyen opsiyon | 49 x 160 x 160 mm |
| MKM-DR3M | 3 invertör modülü destekleyen opsiyon | 49 x 160 x 160 mm |
Motora Akuple AC Motor Sürücüsü
MP300 / MPD300
Delta’nın yeni nesil motor üzeri akuple sürücü çözümü ile panolamaya gerek kalmaz ve sürücü-motor arası kablo mesafesi ortadan kalkar. Bu sayede alandan, zamandan, malzemeden ve işçilikten tasarruf sağlanarak verimli bir motor kontrol sistemi elde edilebilir. Pompa koruma fonksiyonları ile maksimum güvenilirlik imkanı sunar.
Farklı AC Motor Tiplerinde Esnek Çözüm
MPD300: Motora Akuple Sürücü + Senkron Relüktans Motor
MP300: Motora Akuple Sürücü (Üçüncü parti asenkron, sabit mıknatıslı ve senkron relüktans motorların kontrolünü destekler.)
IP55 Koruma Sınıfı ve Fansız Tasarım
Yüksek koruma sınıfı ve kolay bakım sayesinde zorlu ortam koşullarına dayanıklı sürücü.
İki Ayrı RS485 Portu
Aynı anda iki farklı Modbus RS485 endüstriyel haberleşmeyi mümkün kılan teknoloji.
Dahili 14k Step PLC ve Gerçek Zaman Saati
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft ile dahili USB portu üzerinden kolayca programlanabilir.
| Gerilim Seviyesi | 3 x 400VAC |
| Güç Aralığı | 0.75 – 22 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless Vector Control) |
| EMC Filtre | Opsiyonel 1. Çevre C1 Sınıf |
| Haberleşme Opsiyonları | Modbus RS-485(Dahili), Bluetooth, PROFIBUS, EtherNet/IP, DeviceNet |
| Koruma Sınıfı | IP55 |
| Yüklenme Kapasitesi | 1 dakika %120 In, 3 saniye %150 In |
| Motor Tipi | Asenkron Motor (IM), Senkron Motor (SPM, IPM), Senkron Relüktans Motor (SRM) |
| Çıkış Frekansı | 0 ~ 180 Hz |
| Giriş / Çıkış | 4 Dijital Giriş, 2 Analog Giriş, 1 Pulse Girişi, 1 Analog Çıkış, 2 Röle Çıkışı, 1 Dijital Çıkış |

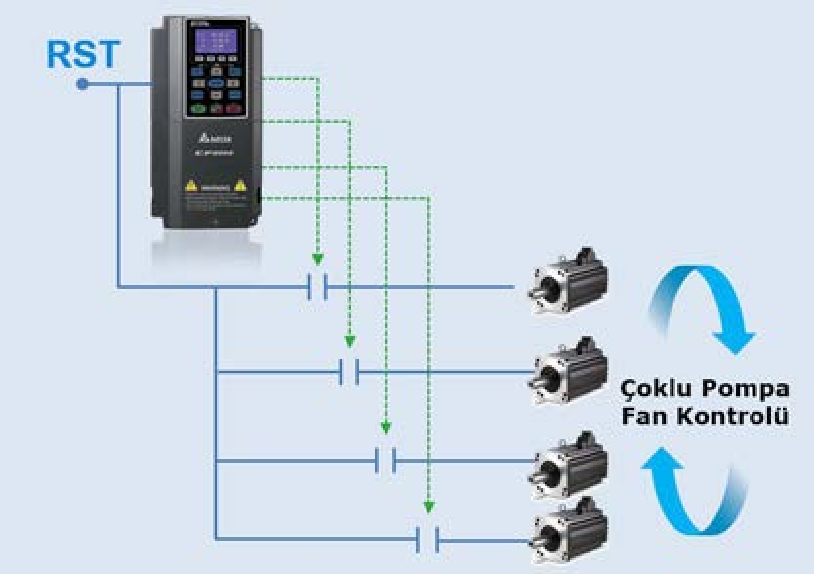

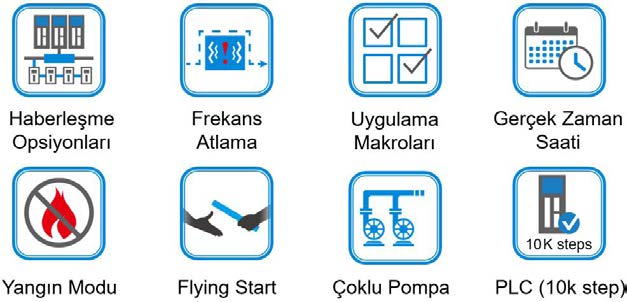

| Fonksiyonlar | Çoklu pompa kontrolü, yangın modu, kaçak/kuru çalışma tespiti, pompa temizleme, buzlanma koruması ve fark basınçlandırma |

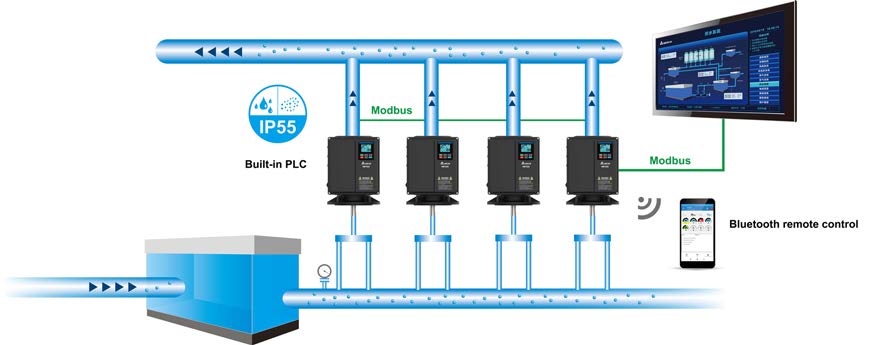

Uygulamalar: Hidrofor pompaları, tekil & çoklu sirkülasyon pompası sistemleri, yiyecek & içecek endüstrisi, konveyör ve otomatik kapı sistemleri
MP300, Üç renkli (kırmızı, yeşil, mavi) ekrana sahip LCD keypad ile kullanıcı dostu bir arayüz sunar.
MPD300
MP300
MPD300, Dahili EMC Filtre (C1/C2), 3 x 400VAC, 3000rpm
| Ürün Kodu | Güç | Tork | EMC Filtre | Flanş | Kasa Tipi |
|---|---|---|---|---|---|
| MPD75B30C43F2D | 0.75 kW | 2.3 Nm | Dahili C1 Sınıf | B14 / V18 | A |
| MPD15C30C43F2D | 1.5 kW | 4.7 Nm | Dahili C1 Sınıf | B14 / V18 | A |
| MPD22C30C43F2D | 2.2 kW | 7 Nm | Dahili C1 Sınıf | B14 / V18 | A |
| MPD30C30C43F2D1 | 3 kW | 9.5 Nm | Dahili C1 Sınıf | B14 / V18 | A |
| MPD40C30C43F2D | 4 kW | 12.7 Nm | Dahili C1 Sınıf | B14 / V18 | A |
| MPD55C30C43F2D | 5.5 kW | 17.5 Nm | Dahili C1 Sınıf | B14 / V18 | B |
| MPD75C30C43F2D | 7.5 kW | 23.8 Nm | Dahili C1 Sınıf | B14 / V18 | B |
MP300, Dahili EMC Filtre (C1/C2), 3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (A) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD1A6MP43JFNAA | 0.75 kW | 1,6 | A | 237x290x115 |
| VFD3A3MP43JFNAA | 1.5 kW | 3,3 | A | 237x290x115 |
| VFD4A7MP43JFNAA | 2.2 kW | 4,7 | A | 237x290x115 |
| VFD6A2MP43JFNAA | 3 kW | 6,2 | A | 237x290x115 |
| VFD8A5MP43JFNAA | 4 kW | 8,5 | A | 237x290x115 |
| VFD11AMP43JFNAA | 5.5 kW | 11 | B | 277x322x115 |
| VFD15AMP43JFNAA | 7.5 kW | 15 | B | 277x322x115 |
| VFD24AMP43JFNAA | 11 kW | 24,4 | C | 255x386x214 |
| VFD31AMP43JFNAA | 15 kW | 31,8 | C | 255x386x214 |
| VFD39AMP43JFNAA | 18.5 kW | 39,3 | C | 255x386x214 |
| VFD45AMP43JFNAA | 22 kW | 45,6 | C | 255x386x214 |
Opsiyonlar
| Ürün Kodu | Açıklama |
|---|---|
| MKMP-MAPA1 | Montaj adaptörü – kasa A |
| MKMP-MAPB1 | Montaj adaptörü – kasa B |
| MKMP-MAPC1 | Montaj adaptörü – kasa C |
| CMMP-BT01 | MP300 / MPD300 Bluetooh Opsiyon Kartı |
Kompakt AC Sürücüler Aksesuarları
| Ürün Kodu | Açıklama | EL-W | EL | E | ME300 | MS300 | MH300 |
|---|---|---|---|---|---|---|---|
| CME-DN01 | DeviceNet Haberleşme Modülü | • | • | ||||
| CME-PD01 | PROFIBUS DP Haberleşme Modülü | • | • | ||||
| CME-COP01 | CANopen Haberleşme Modülü | • | • | ||||
| CMM-EIP03* | EtherNet/IP, Modbus TCP Haberleşme Modülü – Çift Port | • | • | ||||
| CMM-COP02* | CANopen Haberleşme Modülü | • | |||||
| CMM-DN02* | DeviceNet Haberleşme Modülü | • | • | ||||
| CMM-PD02* | PROFIBUS DP Haberleşme Modülü | • | • | ||||
| CMM-PN02* | PROFINET Haberleşme Modülü | • | • | ||||
| CMM-EC02* | EtherCAT Haberleşme Modülü | • | • | ||||
| CBM-CC01A | Ek Modül Montaj Kablosu (Kasa A) | • | • | ||||
| CBM-CC02A | Ek Modül Montaj Kablosu (Kasa B/C/D/E/F) | • | • | ||||
| EME-D611A | 6DI Genişleme Modülü | • | |||||
| EME-D33A | 3DI / 3DO Genişleme Modülü | • | |||||
| EME-R3AA | 3RO (Normalde Açık) Genişleme Modülü | • | |||||
| EME-A1D3A | 1AI / 3 DO Genişleme Modülü | • | |||||
| EME-A22A | 2AI / 2AO Genişleme Modülü | • | |||||
| EMM-D33A | 3MI/3MO Genişleme Modülü | • | |||||
| EMM-A22A | 2AI / 2AO Genişleme Modülü | • | |||||
| EMM-R3AA | 3RO Genişleme Modülü | • | |||||
| BUE-20015 | Frenleme Ünitesi – 230VAC 1.5kW | • | |||||
| BUE-20037 | Frenleme Ünitesi – 230VAC 3.7kW | • | |||||
| BUE-40015 | Frenleme Ünitesi – 400VAC 1.5kW | • | |||||
| BUE-40037 | Frenleme Ünitesi – 400VAC 3.7kW | • | |||||
| EME-PG01 | Enkoder Kartı – Line Driver / Open Collector | • | |||||
| EMM-PG01L | Enkoder Kartı – Line Driver | • | |||||
| EMM-PG01O | Enkoder Kartı – Enkoder Kartı – Open Collector / Push-pull | • | |||||
| EMM-PG01R | Enkoder Kartı – Resolver | • | |||||
| EMM-BPS02 | 24VDC Harici Besleme Modülü | • | • | ||||
| KPE-LE02 | VFD-E Yedek Operatör Paneli – Siyah | • | |||||
| KPMS-LE01 | MS300 Yedek Operatör Paneli | • | • | ||||
| EG1010C | KPE-LE02 ve KPMS-LE01 Panel Uzatma Kablosu (1 m) | • | • | • | |||
| EG3010C | KPE-LE02 ve KPMS-LE01 Panel Uzatma Kablosu (3 m) | • | • | • | |||
| EG5010C | KPE-LE02 ve KPMS-LE01 Panel Uzatma Kablosu (5 m) | • | • | • | |||
| VFD-PU08 | VFD-EL-W ve ME300 Taşınabilir Operatör Paneli (RJ-45) | • | • | ||||
| KPC-CC01 | Kolay Programlama için Gelişmiş Operatör Paneli | • | • | • | • | • | |
| MKC-KPPK | KPC-CC01 Panel Montaj Kiti | • | • | • | • | • | |
| VFD Explorer Lite / DIADesigner | AC Sürücü Programlama, Yedekleme ve İzleme Yazılımı | • | • | • | • | • | • |
* CBM-CCxxA montaj kablosu ayrıca temin edilmelidir.
Yüksek Hızlı Değişken Torklu Uygulama Çözümü
Kompresör ve blower uygulamalarında manyetik yataklı motor ve VP3000 ile yüksek enerji verimliliği
- 1500 Hz’e kadar manyetik yatak ve kontrolör bir arada çözüm.
- VP3000 ile Dahili EMC ve harmonik filtre, STO SIL3 güvenli duruş standardı
- Geleneksel vidalı sistemlere göre %40’a varan enerji tasarrufu
C Serisi Sürücü Ailesi
Esnek Haberleşme Protokolleri
EtherNet/IP, BACnet MSTP, Modbus TCP, EtherCAT, CANopen, PROFIBUS DP, PROFINET ve DeviceNet haberleşme opsiyonları mevcuttur.
Taşınabilir Gelişmiş Panel
Gerçek zaman saatli gelişmiş Türkçe operatör paneli ile hızlı ve kolay devreye alma imkanı.
Dönen Yükü Yakalama
Stator Flux Flying Catch algoritması ile dönen yük sarsıntısız ve kusursuz yakalanır.
Otomatik Enerji Tasarrufu
Sabit hızda çalışırken yük gücünü kullanarak yük çıkışı için en uygun voltajı otomatik olarak hesaplar.
Üstün Tork Kontrol Modu
Açık / kapalı çevrim tork kontrolü ve master / slave sürücüler arası tork paylaşımı.(C2000 Plus)
Dahili 10k Step PLC
Ek yazılım senaryolarını WPLSoft ve ISPSoft ile dahili USB portu üzerinden kolayca programlanabilir.
Farklı AC Motor Desteği
Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM), Senkron Relüktans Motor (SynRM) kontrolünü destekler.
Vernik Kaplı Kontrol Kartları
SO2, O3, H2S ve tuz gibi kimyasallara ve katı partiküllere karşı 3C3 ve 3S2 sınıfı koruma.
Yüksek Çıkış Akım Kapasitesi
Birebir kullanımda ağır şart olarak tasarlanan AC sürücü sınıfının en güçlüsü. (C2000 Plus)
Vinç Uygulamasına Özel Çözümler
Seri imalat ve proses vinçler gibi ağır şart uygulamalarda üst düzey motor kontrol performansı
- Tavan vinci uygulamalarında ana kanca için 75 kW’a kadar MH300 ile köprü ve kedi yürütme için ME300 ile AC sürücü çözümü
- Ana kanca için 90 kW ve üst güçlerde C2000 Plus ile köprü ve kedi yürütme için ME300/MS300 ile AC sürücü çözümü
- Gerçek zamanlı anti sway, açık ve kapalı çevrim motor kontrolü, zero crossing, hoist synchronization ve smooth lifting gibi fonksiyonlar ile kusursuz vinç performansı
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler
CP2000
CP2000 serisi değişken torklu uygulamalar için tasarlanmıştır. Fan ve pompa kontrolünde ihtiyaç duyulan eş yaşlandırmalı çoklu motor kontrolü (8 motora kadar), dönen motoru yakalama, uzun kablo mesafesi, dahili BACnet haberleşmesi, by-pass ve yangın modu gibi birçok özelliği içinde barındırırken; en yüksek seviyede verimlilik ve enerji tasarrufu sağlar.
Dönen Yükü Yakalama
Yeni geliştirilen “Stator Flux Flying Catch” algoritması ile dönen yükü sarsıntısız ve kusursuz yakalar.
Uygulamaya Özel Makro
Fan, Pompa, Kompresör ve AHU uygulamaları için özel tanımlanmış makrolar ile hızlı ve kolay devreye alma imkanı.
Vernik Kaplı Kontrol Kartları
SO2, O3, H2S ve tuz gibi kimyasallara ve katı partiküllere karşı 3C3 ve 3S2 sınıfı koruma.
Dahili 10k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
Gerçek Zaman Saatli Gelişmiş Türkçe Operatör Paneli
Ana ekranı kişiselleştirilebilen ve kullanıcı logosu eklenebilen taşınabilir kontrol paneli ile favori parametreler belirlenebilir, parametreler ve dahili PLC programı kopyalanabilir.
| Gerilim Seviyesi | 3 x 230VAC | 3 x 400VAC | 3 x 575VAC | 3 x 690VAC |
| Güç Aralığı | 0.75 – 90 kW | 0.75 – 630 kW | 1.5 – 15 kW | 18.5 – 630 kW |
| Kontrol Modu | V/F, SVC, PM Sensorless | |||
| Dahili Haberleşme | BACnet, Modbus RS-485 | |||
| Haberleşme Opsiyonları | EtherNet/IP, Modbus TCP, CANopen, PROFIBUS DP, PROFINET, DeviceNet ve BACnet/IP | |||
| Koruma Sınıfı | IP20 (Operatör Paneli IP66) | |||
| Yüklenme Kapasitesi | LD*: 1 dakika %120 In (5 dakikada) ND*: 1 dakika %120 In (5 dakikada), 3 saniye %160 In (25 saniyede) | |||
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM), Senkron Relüktans Motor (SynRM) | |||
| Çıkış Frekansı | 0 ~ 599 Hz | |||
| Giriş / Çıkış | 10 Dijital Giriş, 3 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 3 Röle Çıkışı | |||
| Güvenlik | STO SIL2 (IEC61508) | |||
* LD (Hafif Şart) ve ND (Normal Şart) çalışma akımları sayfa 31’de listelenmiştir.
Uygulamalar: Su & Atık Su, HVAC, fan, pompa, kompresör, bina ve fabrika otomasyonu
CP2000
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (LD/ND) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD007CP4EA-21 | 0.75 kW | 3 A / 1.7 A | A | 130 x 250 x 170 mm |
| VFD015CP4EB-21 | 1.5 kW | 4.2 A / 3A | A | 130 x 250 x 170 mm |
| VFD022CP4EB-21 | 2.2 kW | 5.5 A / 4A | A | 130 x 250 x 170 mm |
| VFD040CP4EA-21 | 4 kW | 10.5 A / 9A | A | 130 x 250 x 170 mm |
| VFD055CP4EB-21 | 5.5 kW | 13 A / 10.5A | A | 130 x 250 x 170 mm |
| VFD075CP4EB-21 | 7.5 kW | 18 A / 12 A | A | 130 x 250 x 170 mm |
| VFD110CP4EB-21 | 11 kW | 24 A / 18 A | B | 190 x 320 x 190 mm |
| VFD150CP4EB-21 | 15 kW | 32 A / 24 A | B | 190 x 320 x 190 mm |
| VFD185CP4EB-21 | 18.5 kW | 38 A / 32 A | B | 190 x 320 x 190 mm |
| VFD220CP4EA-21 | 22 kW | 45 A / 38 A | C | 250 x 400 x 210 mm |
| VFD300CP4EB-21 | 30 kW | 60 A / 45 A | C | 250 x 400 x 210 mm |
| VFD370CP4EB-21 | 37 kW | 73 A / 60 A | C | 250 x 400 x 210 mm |
| VFD450CP43S-21 | 45 kW | 91 A / 73 A | D0 | 280 x 615 x 255 mm |
| VFD550CP43S-21 | 55 kW | 110 A / 91 A | D0 | 280 x 615 x 255 mm |
| VFD750CP43B-21 | 75 kW | 150 A / 110 A | D | 330 x 689 x 275 mm |
| VFD900CP43A-21 | 90 kW | 180 A / 150 A | D | 330 x 689 x 275 mm |
| VFD1100CP43A-21 | 110 kW | 220 A / 180 A | E | 370 x 716 x 300 mm |
| VFD1320CP43B-21 | 132 kW | 260 A / 220 A | E | 370 x 716 x 300 mm |
| VFD1600CP43A-21 | 160 kW | 310 A / 260 A | F | 420 x 940 x 300 mm |
| VFD1850CP43B-21 | 185 kW | 370 A / 310 A | F | 420 x 940 x 300 mm |
| VFD2000CP43A-21 | 200 kW | 395 A / 310 A | G | 500 x 1241 x 397 mm |
| VFD2200CP43A-21 | 220 kW | 460 A / 370 A | G | 500 x 1241 x 397 mm |
| VFD2500CP43A-21 | 250 kW | 481 A / 395 A | G | 500 x 1241 x 397 mm |
| VFD2800CP43A-21 | 280 kW | 530 A / 460 A | G | 500 x 1241 x 397 mm |
| VFD3150CP43C-21 | 315 kW | 616 A / 550 A | H | 700 x 1745 x 404 mm |
| VFD3550CP43C-21 | 355 kW | 683 A / 616 A | H | 700 x 1745 x 404 mm |
| VFD4000CP43C-21 | 400 kW | 770 A / 683 A | H | 700 x 1745 x 404 mm |
| VFD5000CP43C-21 | 500 kW | 930 A / 886 A | H | 700 x 1745 x 404 mm |
| VFD5600CP43C-21 | 560 kW | 1094 A / 930 A | H | 700 x 1745 x 404 mm |
| VFD6300CP43C-21 | 630 kW | 1212 A / 1094 A | H | 700 x 1745 x 404 mm |
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler
VP3000
VP3000 serisi değişken torklu akışkan uygulamaları için tasarlanmıştır. Dahili EMC ve harmonik filtre, STO SIL3 güvenli duruş standardı, 3C3 kart kaplama ve 50ºC ortam sıcaklığına kadar güç düşümsüz çalışma özellikleri ile zorlu ortam koşullarında dahi yüksek güvenilirlik ve motor kontrol performansı imkanı sunar. Fan, Pompa, Kompresör ve AHU uygulamaları için özel tanımlanmış makrolar ve dahili USB Type-C bağlantı portu ile hızlı ve kolay devreye alma sağlar.
EMC ve Harmonik Filtre Uyumluluğu
Dahili C3 EMC filtre ile EN61000-6-4, EN61800-3 ve EN55011 standartlarına tam uyum. THDi 35% seviyesi ile EN61000-3-12 harmonik standardına tam uyum sağlanır.
Dahili STO SIL3
Olağandışı durumlarda kontaktöre ihtiyaç duyulmadan ani motor duruşunda en üst düzey güvenlik sınıfıdır. EN60204-1, EN61508, EN62061 standartlarına tam uyum.
Vernik Kaplı Kontrol Kartları
SO2, O3, H2S ve tuz gibi kimyasallara ve katı partiküllere karşı 3C3 ve 3S2 sınıfı koruma.
Dahili 20k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolayca programlanabilir.
Pompaya Özel Tüm Fonksiyonlar
Çoklu pompa kontrolü, eş yaşlandırma, motor ön ısıtma, uyku modu, pompa çalışma eğrisi ve enerji tasarrufu, boru kaçak tespiti, yangın modu, gerçek zaman saati, PID kontrol, fark basınçlandırma, kaçak/kuru tespiti ve PdM predictive maintenance (kestirimci bakım) çalışma fonksiyonları mevcuttur.
| Gerilim Seviyesi | 3 x 400VAC |
| Güç Aralığı | 0.75 – 630 kW |
| Kontrol Modu | V/F, SVC, PM Sensorless, SynRM Sensorless |
| Dahili Haberleşme | BACnet, Modbus RS-485 |
| Haberleşme Opsiyonları | EtherNet/IP, Modbus TCP, CANopen, PROFIBUS DP, PROFINET, DeviceNet ve BACnet/IP |
| Koruma Sınıfı | IP20 |
| Yüklenme Kapasitesi | 1 dakika %110 In (5 dakikada) |
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM), Senkron Relüktans Motor (SynRM) |
| Çıkış Frekansı | 0 ~ 599 Hz |
| Giriş / Çıkış | 6 Dijital Giriş, 3 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 2 Röle Çıkışı |
| Güvenlik | STO SIL3 |
Uygulamalar: Su & Atık Su, HVAC, fan, pompa, kompresör, bina ve fabrika otomasyonu
Düşük Harmonik Seviyesi
THDi < 35%
EN61000-3-12
Dahili EMC Filtre
C2 veya C3
EN61800-3
Çalışma Sıcaklığı
50 ℃’ye kadar güç düşümü olmadan
60 ℃’ye kadar güç düşümü ile çalışma
VP3000
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (LD/ND) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD3A0VP43BSTCA | 0.75 kW | 3.0 A | A | 110 x 300 x 147 mm |
| VFD4A2VP43BSTCA | 1.5 kW | 4.2 A | A | 110 x 300 x 147 mm |
| VFD5A6VP43BSTCA | 2.2 kW | 5.6 A | A | 110 x 300 x 147 mm |
| VFD7A2VP43BSTCA | 3 kW | 7.2 A | A | 110 x 300 x 147 mm |
| VFD011VP43BSTCA | 4 kW | 11 A | A | 110 x 300 x 147 mm |
| VFD013VP43BSTCA | 5.5 kW | 13 A | B | 110 x 300 x 167 mm |
| VFD018VP43BSTCA | 7.5 kW | 18 A | B | 110 x 300 x 167 mm |
| VFD025VP43BSTCA | 11 kW | 25 A | C | 142 x 380 x 213 mm |
| VFD032VP43BSTCA | 15 kW | 32 A | C | 142 x 380 x 213 mm |
| VFD038VP43BSTCA | 18.5 kW | 38 A | C | 142 x 380 x 213 mm |
| VFD045VP43BFTCA | 22 kW | 45 A | D | 175 x 460 x 221 mm |
| VFD062VP43BFTCA | 30 kW | 62 A | D | 175 x 460 x 221 mm |
| VFD073VP43BFTCA | 37 kW | 73 A | E | 190 x 489 x 226 mm |
| VFD090VP43BFTCA | 45 kW | 90 A | E | 190 x 489 x 226 mm |
| VFD110VP43BFTCA | 55 kW | 110 A | F | 190 x 595 x 255 mm |
| VFD150VP43BFTCA | 75 kW | 150 A | G | 199 x 660 x 310 mm |
| VFD180VP43BFTCA | 90 kW | 180 A | H | 262 x 710 x 310 mm |
| VFD220VP43BFTCA | 110 kW | 220 A | H | 262 x 710 x 310 mm |
| VFD260VP43BFTCA | 132 kW | 260 A | I | 293 x 783 x 341 mm |
| VFD310VP43BFTCA | 160 kW | 310 A | I | 293 x 783 x 341 mm |
| VFD370VP43BFTCA | 185 kW | 370 A | J | 346 x 937 x 410 mm |
| VFD395VP43BFTCA | 200 kW | 395 A | J | 346 x 937 x 410 mm |
| VFD460VP43BFTCA | 220 kW | 460 A | K | 380 x 955 x 410 mm |
| VFD485VP43BFTCA | 250 kW | 485 A | K | 380 x 955 x 410 mm |
| VFD530VP43SHTCA | 280 kW | 530 A | L | 345 x 1281 x 529 mm |
| VFD616VP43SHTCA | 315 kW | 616 A | L | 345 x 1281 x 529 mm |
| VFD683VP43SHTCA | 355 kW | 683 A | L | 345 x 1281 x 529 mm |
| VFD770VP43SHTCA | 400 kW | 770 A | L | 345 x 1281 x 529 mm |
| VFD866VP43SHTCA | 450 kW | 866 A | M | 345 x 1436 x 529 mm |
| VFD930VP43SHTCA | 500 kW | 930 A | M | 345 x 1436 x 529 mm |
| VFD1K1VP43SHTCA | 560 kW | 1100 A | M | 345 x 1436 x 529 mm |
| VFD1K2VP43SHTCA | 630 kW | 1212 A | M | 345 x 1436 x 529 mm |
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler
C2000 Plus
C2000 Plus serisi birebir kullanımda ağır şart yüklenebilecek şekilde tasarlanmıştır. Arttırılan pozisyon kontrol yetenekleri, master/slave sürücüler arası tork paylaşımı, açık/kapalı çevrim tork kontrolü, senkron relüktans motor kontrolü ve pürüzsüz geçiş sağlayan stator flux flying catch özelliği gibi yenilenen fonksiyonlarıyla sınıfının en güçlüsü olmaya adaydır. Soğutma bloğu kanat aralıkları genişletilerek polisajlanmış ve soğutma fan koruması IP55’e çıkarılarak zorlu şartlarda daha uzun ömür sunması hedeflenmiştir.
Dahili 10k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolaylıkla programlanabilir.
Gerçek Zaman Saatli Gelişmiş Türkçe Operatör Paneli
Ana ekranı kişiselleştirilebilen ve kullanıcı logosu eklenebilen taşınabilir kontrol paneli ile favori parametreler belirlenebilir, parametreler ve dahili PLC programı kopyalanabilir.
Vernik Kaplı Kontrol Kartları
SO2, O3, H2S ve tuz gibi kimyasallara ve katı partiküllere karşı 3C3 ve 3S2 sınıfı koruma.
Üstün Tork Kontrol Modu
Açık / kapalı çevrim tork kontrolü ve master / slave sürücüler arası tork paylaşımı gibi fonksiyonlar sayesinde en karmaşık uygulamalarda sorunsuz motor kontrolü elde edilir.
Gelişmiş Pozisyon Kontrolü
Yenilenen P2P pozisyon kontrol algoritması, home ve 15 adet bağımsız pozisyon tanımlama özelliği ve açısal pozisyon kontrolü ile servo sistemlere yakın bir hassasiyet sunmaktadır.
| Gerilim Seviyesi | 3 x 230VAC | 3 x 400VAC | 3 x 575VAC | 3 x 690VAC |
| Güç Aralığı | 0.75 – 90 kW | 0.75 – 560 kW | 1.5 – 15 kW | 18.5 – 630 kW |
| Kontrol Modu | V/F, SVC, VF+PG, FOC+PG, TQC+PG, PM+PG, FOC Sensorless, TQC Sensorless ve PM Sensorless | |||
| Hareket Kontrol Modu | HM, PP, PT, VL, CSP ve CST | |||
| Dahili Haberleşme | Modbus RS-485 | |||
| Haberleşme Opsiyonları | EtherNet/IP, Modbus TCP, EtherCAT, CANopen, PROFIBUS DP, PROFINET ve DeviceNet | |||
| Koruma Sınıfı | IP00 / IP20 (Operatör Paneli IP66) | |||
| Yüklenme Kapasitesi | HD*: 1 dakika %150 In (5 dakikada), 3 saniye %180 In (30 saniyede) SHD*: 1 dakika %150 In (5 dakikada), 3 saniye %200 In (30 saniyede) | |||
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM), Senkron Relüktans Motor (SynRM) | |||
| Çıkış Frekansı | 0 ~ 599 Hz, 0 ~ 1500 Hz (Opsiyonel) | |||
| Giriş / Çıkış | 10 Dijital Giriş, 3 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 2 Röle Çıkışı, 2 Dijital Çıkış, 1 Pulse Çıkışı | |||
| Güvenlik | STO SIL2 (IEC61508) | |||
Uygulamalar: Baskı, ekstruder, kağıt, kompresör, tel çekme, vinç ve hareket kontrol
[image id=”123″]C2000 Plus
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (HD/SHD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD007C43A-21 | 0.75 kW | 3 A / 1.7 A | A | 130 x 250 x 170 mm |
| VFD015C43A-21 | 1.5 kW | 4 A / 3 A | A | 130 x 250 x 170 mm |
| VFD022C43A-21 | 2.2 kW | 6 A / 4A | A | 130 x 250 x 170 mm |
| VFD040C43A-21 | 4 kW | 10.5 A / 9 A | A | 130 x 250 x 170 mm |
| VFD055C43A-21 | 5.5 kW | 12 A / 10.5 A | A | 130 x 250 x 170 mm |
| VFD075C43A-21 | 7.5 kW | 18 A / 12 A | B | 190 x 320 x 190 mm |
| VFD110C43A-21 | 11 kW | 24 A / 18 A | B | 190 x 320 x 190 mm |
| VFD150C43A-21 | 15 kW | 32 A / 24 A | B | 190 x 320 x 190 mm |
| VFD185C43A-21 | 18.5 kW | 38 A / 32 A | C | 250 x 400 x 210 mm |
| VFD220C43A-21 | 22 kW | 45 A / 38 A | C | 250 x 400 x 210 mm |
| VFD300C43A-21 | 30 kW | 60 A / 45 A | C | 250 x 400 x 210 mm |
| VFD370C43S-00 | 37 kW | 73 A / 60 A | D0 | 280 x 500 x 255 mm |
| VFD450C43S-00 | 45 kW | 91 A / 73 A | D0 | 280 x 500 x 255 mm |
| VFD550C43A-00 | 55 kW | 110 A / 91 A | D | 330 x 550 x 275 mm |
| VFD750C43A-00 | 75 kW | 150 A / 110 A | D | 330 x 550 x 275 mm |
| VFD900C43A-00 | 90 kW | 180 A / 150 A | E | 370 x 589 x 300 mm |
| VFD1100C43A-00 | 110 kW | 220 A / 180 A | E | 370 x 589 x 300 mm |
| VFD1320C43A-00 | 132 kW | 260 A / 220 A | F | 420 x 800 x 300 mm |
| VFD1600C43A-00 | 160 kW | 310 A / 260 A | F | 420 x 800 x 300 mm |
| VFD1850C43A-00 | 185 kW | 370 A / 310 A | G | 500 x 1000 x 397 mm |
| VFD2000C43A-00 | 200 kW | 395 A / 310 A | G | 500 x 1000 x 397 mm |
| VFD2200C43A-00 | 220 kW | 460 A / 370 A | G | 500 x 1000 x 397 mm |
| VFD2500C43A-00 | 250 kW | 481 A / 395 A | G | 500 x 1000 x 397 mm |
| VFD2800C43A-00 | 280 kW | 550 A / 460 A | H | 700 x 1435 x 398 mm |
| VFD3150C43A-00 | 315 kW | 616 A / 550 A | H | 700 x 1435 x 398 mm |
| VFD3550C43A-00 | 355 kW | 683 A / 616 A | H | 700 x 1435 x 398 mm |
| VFD4000C43A-00 | 400 kW | 770 A / 683 A | H | 700 x 1435 x 398 mm |
| VFD4500C43A-00 | 450 kW | 866 A / 683 A | H | 700 x 1435 x 398 mm |
| VFD5000C43A-00 | 500 kW | 930 A / 866 A | H | 700 x 1435 x 398 mm |
| VFD5600C43A-00 | 560 kW | 1094 A / 930 A | H | 700 x 1435 x 398 mm |
Lineer Eksen
Açısal Kontrol
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler
C2000-R Sıvı Soğutmalı Sürücü
C2000-R Sıvı Soğutmalı Sürücü ağır şart yüklenebilecek uygulamalar için tasarlanmıştır. Dahili DC şok harmonik filtresi ve EMC filtre ile yüksek güvenilirlik ve güç kalitesi sunmaktadır. Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM) ve Senkron Relüktans Motorları (SynRM) tek bir sürücü ile kontrol edilebilmektedir. Sıvı soğutmalı teknolojisi saysesinde yüksek güç yoğunluğuna sahip olup pano içerisinde ortalama %50 daha az yer kaplar.
Dahili 10k Step PLC
Kullanıcıların ilave senaryolarını istedikleri şekilde gerçekleştirmesine imkan tanıyan dahili PLC, Delta yazılımları WPLSoft veya ISPSoft ile kolaylıkla programlanabilir.
Vernik Kaplı Kontrol Kartları
SO2, O3, H2S ve tuz gibi kimyasallara ve katı partiküllere karşı 3C3 ve 3S2 sınıfı koruma.
Üstün Tork Kontrol Modu
Açık / kapalı çevrim tork kontrolü ve master / slave sürücüler arası tork paylaşımı gibi fonksiyonlar sayesinde en karmaşık uygulamalarda sorunsuz motor kontrolü elde edilir.
Su Soğutmalı veya Akışkan Soğutmalı (R134a) Teknolojisi
Havalandırmanın yetersiz olduğu zorlu ortam koşullarında maksimum performans imkanı sağlamaktadır.
| Gerilim Seviyesi | 3 x 400VAC |
| Güç Aralığı | 132kW – 355 kW |
| Kontrol Modu | V/F, SVC, VF+PG, FOC+PG, TQC+PG, PM+PG, FOC Sensorless, TQC Sensorless ve PM Sensorless |
| Dahili Haberleşme | HM, PP, PT, VL, CSP ve CST |
| Haberleşme Opsiyonları | Modbus RS-485, EtherNet/IP, Modbus TCP, EtherCAT, CANopen, PROFIBUS DP, PROFINET, DeviceNet |
| Koruma Sınıfı | IP00 / IP20 |
| Yüklenme Kapasitesi | LD*: 1 dakika %120 In (5 dakikada), 3 saniye %150 In (30 saniyede) HD*: 1 dakika %150 In (5 dakikada), 3 saniye %180 In (30 saniyede) |
| Motor Tipi | Asenkron Motor (IM), Sabit Mıknatıslı Motor (SPM, IPM), Senkron Relüktans Motor (SynRM) |
| Çıkış Frekansı | 0 ~ 599 Hz |
| Giriş / Çıkış | 10 Dijital Giriş, 3 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 2 Röle Çıkışı, 2 Dijital Çıkış |
| Güvenlik | STO SIL2 (IEC61508) |
Uygulamalar: Kırıcı, ekstruder, maden , HVAC, çimento ve demir çelik
C2000-R
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı (HD/SHD) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD1320C43A-00R | 132 kW | 260 A / 180 A | G | 250 x 800 x 400 mm |
| VFD1600C43A-00R | 160 kW | 310 A / 220 A | G | 250 x 800 x 400 mm |
| VFD1850C43A-00R | 185 kW | 370 A / 260 A | G | 250 x 800 x 400 mm |
| VFD2200C43A-00R | 220 kW | 460 A / 310 A | G | 250 x 800 x 400 mm |
| VFD2800C43A-00R | 280 kW | 550 A / 370 A | H | 250 x 1050 x 400 mm |
| VFD3150C43A-00R | 315 kW | 616 A / 460 A | H | 250 x 1050 x 400 mm |
| VFD3550C43A-00R | 355 kW | 700 A / 505 A | H | 250 x 1050 x 400 mm |
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler
Pasif Harmonik Filtreler
Delta pasif harmonik filtre çözümü ile sürücülerin sebep olduğu %35 civarındaki (sürücü + DC choke) toplam harmonik distorsiyonu (THDi) %5 seviyesinin altına kadar düşer. Bu sayede besleme akımı dalga şekli sinüzoidal forma yaklaşır ve harmoniklerin sebep olduğu olumsuz etkiler ortadan kalkar.
Standart ve Performans Modelleri
PPF-S modeli ile THDi seviyesi %8’in altına düşerken, PPF-P ile %5’in altına kadar iner.
Yerel ve Uluslararası Standart ve Şartnamalere Uyumluluk
IEEE 519-2014 , IEC/EN 61000-2-2 / -4, IEC/EN 61000-3-2 / -4 / -12, G5/4 gibi standartlar karşılanır.
Yüksek Güç Faktörü
Pasif filtre ile harmoniklerin yanı sıra, cos(Φ) değeri de gözle görünür şekilde iyileştirilir. Nominal yükte 0.9 olan güç faktörü, pasif filtre ile %0.99’a kadar yükselebilir.
Yüksek Verimlilik
İki kademeli özel filtre yapısı sayesinde, standart RC filtreli çözümlere göre %70’e kadar daha az kayıp değerlerine sahiptir.
Geniş Güç Aralığı
1.1kW – 280kW güç aralığındaki standart modellere ek olarak, sipariş durumunda daha üst güçler modüler yapıda üretilebilir.
| Yüklenme Oranı (%) | Filtresiz Akım Harmonik Seviyesi | PPF-S ile Akım Harmonik Seviyesi | PPF-P ile Akım Harmonik Seviyesi |
|---|---|---|---|
| 10 | %104.2 | %11.8 | %7.3 |
| 20 | %89.8 | %14.1 | %8.3 |
| 30 | %80.7 | %13.4 | %9.2 |
| 40 | %74.4 | %12.5 | %6.6 |
| 50 | %66.0 | %11.5 | %6.0 |
| 60 | %58.2 | %10.7 | %5.8 |
| 70 | %52.5 | %10.3 | %4.9 |
| 80 | %48.8 | %9.9 | %4.5 |
| 90 | %45.9 | %9.4 | %4.4 |
| 100 | %42.6 | %8.1 | %4.2 |
| 110 | %41.0 | %8.2 | %4.0 |
| 120 | %39.9 | %8.4 | %4.2 |
| 130 | %38.0 | %8.3 | %4.0 |
Standart bir sürücü ve PPF-S / PPF-P pasif harmonik filtreleriyle farklı yüklenme durumlarında gerçekleştirilen teste dair sonuçlar yukarıdaki tabloda görüldüğü gibidir. (Bu sonuçlar uygulama, şebeke, ortam koşullları gibi değişkenlerin durumlarına göre farklılık gösterebilir). Buna göre;
- PPF-S ile nominal yükte akım harmoniği seviyesinin %42.6 seviyesinden %8’e
- PPF-P ile nominal yükte akım harmoniği seviyesinin %42.6 seviyesinden %4’e kadar düştüğü gözlenmiştir.
PPF-S / PPF-P
IP20, 3 x 400VAC
| PPF-S Standard Filtre | PPF-P Performans Filtre | Motor Gücü | Güç Kaybı (W) | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|---|
| PPF-S 1.1-400-50-20-C | PPF-P 1.1-400-50-20-C | 1.1kW | 30W | X0 | 71 x 285 x 265 mm |
| PPF-S 2.2-400-50-20-C | PPF-P 2.2-400-50-20-C | 2.2kW | 42W | X0 | 71 x 285 x 265 mm |
| PPF-S 4.0-400-50-20-C | PPF-P 4.0-400-50-20-C | 4.0kW | 62W | X1 | 191 x 343 x 205 mm |
| PPF-S 5.5-400-50-20-C | PPF-P 5.5-400-50-20-C | 5.5kW | 86W | X1 | 191 x 343 x 205 mm |
| PPF-S 7.5-400-50-20-C | PPF-P 7.5-400-50-20-C | 7.5kW | 137W | X1 | 191 x 343 x 205 mm |
| PPF-S 11-400-50-20-C | PPF-P 11-400-50-20-C | 11kW | 229W | X2 | 232 x 455 x 248 mm |
| PPF-S 15-400-50-20-C | PPF-P 15-400-50-20-C | 15kW | 248W | X2 | 232 x 455 x 248 mm |
| PPF-S 18.5-400-50-20-C | PPF-P 18.5-400-50-20-C | 18.5kW | 258W | X3 | 378 x 594 x 242 mm |
| PPF-S 22-400-50-20-C | PPF-P 22-400-50-20-C | 22kW | 285W | X3 | 378 x 594 x 242 mm |
| PPF-S 30-400-50-20-C | PPF-P 30-400-50-20-C | 30kW | 317W | X3 | 378 x 594 x 242 mm |
| PPF-S 37-400-50-20-C | PPF-P 37-400-50-20-C | 37kW | 387W | X4 | 378 x 622 x 339 mm |
| PPF-S 45-400-50-20-C | PPF-P 45-400-50-20-C | 45kW | 512W | X4 | 378 x 622 x 339 mm |
| PPF-S 55-400-50-20-C | PPF-P 55-400-50-20-C | 55kW | 447W | X5 | 418 x 737 x 336 mm |
| PPF-S 75-400-50-20-C | PPF-P 75-400-50-20-C | 75kW | 554W | X5 | 418 x 737 x 336 mm |
| PPF-S 90-400-50-20-C | PPF-P 90-400-50-20-C | 90kW | 737W | X6 | 418 x 764 x 405 mm |
| PPF-S 110-400-50-20-C | PPF-P 110-400-50-20-C | 110kW | 895W | X6 | 418 x 764 x 405 mm |
| PPF-S 132-400-50-20-C | PPF-P 132-400-50-20-C | 132kW | 905W | X7 | 468 x 957 x 451 mm |
| PPF-S 160-400-50-20-C | PPF-P 160-400-50-20-C | 160kW | 1194W | X7 | 468 x 957 x 451 mm |
| PPF-S 185-400-50-20-C | PPF-P 185-400-50-20-C | 185kW | 1352W | X7 | 468 x 957 x 451 mm |
| PPF-S 200-400-50-20-C | PPF-P 200-400-50-20-C | 200kW | 1358W | X7 | 468 x 957 x 451 mm |
| PPF-S 220-400-50-20-C | PPF-P 220-400-50-20-C | 220kW | 1617W | X7 | 468 x 957 x 451 mm |
| PPF-S 250-400-50-20-C | PPF-P 250-400-50-20-C | 250kW | 2347W | X8 | 468 x 957 x 514 mm |
| PPF-S 280-400-50-20-C | PPF-P 280-400-50-20-C | 280kW | 2356W | X8 | 468 x 957 x 514 mm |
Uygulama Alanları
Gelişmiş Endüstriyel ve Sektörel AC Sürücüler Aksesuarları
| Ürün Kodu | Açıklama | VP3000 | CP2000 | CFP2000 | C2000+ |
|---|---|---|---|---|---|
| CMC-EIP02 | Ethernet IP, Modbus TCP Haberleşme Modülü (Çift Portlu) | • | • | • | • |
| CMC-DN01 | Devicenet Haberleşme Modülü | • | • | • | • |
| CMC-EC01 | EtherCAT Haberleşme Modülü | • | • | ||
| CMC-PD01 | PROFIBUS DP Haberleşme Modülü | • | • | • | • |
| CMC-PN01 | PROFINET Haberleşme Modülü | • | • | • | • |
| EMC-COP01 | CANopen Haberleşme Modülü | • | • | • | • |
| %D-EZVFD | BACnet/IP Haberleşme Modülü | • | • | ||
| TAP-CN03 | CANopen Dağıtım Kutusu, 2x 5pin + 3x RJ45 | • | • | • | |
| EMC-D42A | 4 DI / 2 DO Genişleme Modülü | • | • | • | |
| EMC-R6AA | 6RO Genişleme Modülü | • | • | • | |
| EMC-D611A | 6 DI Genişleme Modülü | • | • | • | |
| EMC-A22A | 2 AI / 2 AO Genişleme Modülü | • | • | • | |
| EMV-R6AA | 6RO Genişleme Modülü | • | |||
| EMV-A22A | 2 AI / 2 AO Genişleme Modülü | • | |||
| EMV-D42A | 6 DI Genişleme Modülü | • | |||
| VFDB4030 | Frenleme Ünitesi – 400V 30kW | • | • | • | |
| VFDB4045 | Frenleme Ünitesi – 400V 45kW | • | • | • | |
| VFDB4110 | Frenleme Ünitesi – 400V 110kW | • | • | • | |
| VFDB4160 | Frenleme Ünitesi – 400V 160kW | • | • | • | |
| VFDB4185 | Frenleme Ünitesi – 400V 185kW | • | • | • | |
| EMC-PG01L | Enkoder Kartı – Line Driver | • | |||
| EMC-PG01O | Enkoder Kartı – Open Collector / Push-pull | • | |||
| EMC-PG01U | Enkoder Kartı – Delta Servo, UVW | • | |||
| EMC-PG01R | Enkoder Kartı – Resolver | • | |||
| EMC-PG01H | Enkoder Kartı – Sin/Cos | • | |||
| EMC-MC01 | Motion Control Kartı | • | |||
| EMC-BPS01 | 24VDC Harici Besleme Modülü | • | • | • | |
| KPV-CC01 | LCD Gelişmiş Grafik Operatör Paneli | • | |||
| KPV-CC02 | LCD Gelişmiş Grafik Operatör Paneli (Bluetooth & USB Type-C) | • | |||
| KPC-CC01 | Kolay Programlama için Gelişmiş Operatör Paneli | • | • | • | |
| MKC-KPPK | KPC-CC01 Panel Montaj Kiti | • | • | • | |
| VFD Explorer Lite / DIADesigner | AC Sürücü Programlama, Yedekleme ve İzleme Yazılımı | • | • | • | • |
Özel Uygulama AC Sürücüleri
MH300-L
MH300-L açık veya kapalı çevrim dişlili asenkron motorlu asansör uygulamaları için geliştirilmiştir. En küçük panolarda ve kapı aralarına kullanıma uygun kompakt tasarımı, rekabetçi fiyatı ve yüksek sürüş performansı ile asansör uygulamaları için idealdir.
- Güç Aralığı 3x230VAC 2.2–15 kW – 3X400VAC 3.7–15 kW
- Asansör uygulamaları için %40’a varan küçültülmüş boyut
- Açık çevrim ve kapalı çevrim IM asenkron(dişlili) motor kontrolü
- Yaylı terminal ile hızlı devreye alma
- Dahili USB portu ve sürücü enerjisiz iken bilgisayar bağlantısı
- 220VAC UPS ve min. 48VDC akü gerilimleri ile kurtarma modu
- Dahili EMC filtre (opsiyonel)
- Dahili (STO) SIL2 güvenli duruş ve fren kıyıcı
- Dahili 5k Step PLC ve Modbus RS-485, CANopen haberleşme
- 1 dakika %120 In, 3 saniye %160 In yüklenebilirlik kapasitesi
MH300-L Ürün Listesi - 3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD13AMH43ANSLA | 5.5 kW | 13 A | D | 109 x 207 x 169 mm |
| VFD17AMH43ANSLA | 7.5 kW | 17.5 A | D | 109 x 207 x 169 mm |
| VFD25AMH43ANSLA | 11 kW | 25 A | E | 130 x 250 x 200 mm |
| VFD32AMH43ANSLA | 15 kW | 32 A | E | 130 x 250 x 200 mm |
Opsiyonlar
| Ürün Kodu | Açıklama |
|---|---|
| EMM-D3R2CA | 3MI/2RO genişleme kartı |
| KPC-CC01 | Kolay Programlama için Gelişmiş Operatör Paneli |
| VFD Explorer Lite | AC Sürücü Programlama, Yedekleme ve İzleme Yazılımı |
Özel Uygulama AC Sürücüleri
EB3000
Yeni nesil kompakt asansör sürücüsü EB3000, daha küçük boyutta, dahili EMC filtre ve fren kıyıcı, IM asenkron ve PM dişlisiz motor kontrolü, yüksek çıkış akım kapasitesi ve STO-SIL3 güvenlik seviyesi ile asansör uygulamalarınız için maksimum verimlilik ve güvenilirlik imkanı sağlar.
EN Standartlarına Tam Uyum
EN 81-20, EN 81-50, EN 12015-16, EN61800-5-2 (STO) ve EN61508 (SIL3) direktiflerine uyumludur.
Direkt Duruş
CANlift CiA 417 üzeriden kontrol edilen direkt duruş özelliği sayesinde 4m/s hıza kadar en üst seviyede konfor sağlanır, asansör kontrolör programı hafifler ve kablo işçiliği azalır.
UPS ve Akü ile Kurtarma Operasyonu
Minimum enerji harcanarak ulaşılabilecek en uygun kat hesaplanarak kurtarma operasyonu yürütülür (220VAC UPS ve min. 48VDC akü gerilimleri).
Kapalı Çevrim Motor Kontrolü
SinCos, Endat2.2, SSI, BiSS-C dişlisiz enkoder desteği ile PM dişlisiz motor kontrolü imkanı sunar.
Kolay Devreye Alma için Mobil Uygulama
Hata analizi için data logger ve Bluetooth destekli mobil uygulama erişimi mevcuttur.
| Gerilim Seviyesi | 1 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 2.2 – 3.7 kW | 4 – 30 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless vector control), FOC+PG (Field Oriented Control), FOC+PM | |
| Dahili Haberleşme | Modbus RS-485 , CANlift CiA 417, USB (VFD Explorer Lite ile programlama ve izleme amaçlı) | |
| Koruma Sınıfı | IP20 | |
| Yüklenme Kapasitesi | 1 dakika %150 In, 3 saniye %200 In | |
| Motor Tipi | Asenkron Motor (IM), Dişlisiz Senkron Motor (PM) | |
| Çıkış / Taşıyıcı Frekansı | 0 ~ 400 Hz / 2 ~ 15kHz | |
| Giriş / Çıkış | 10 Dijital Giriş, 2 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 4 Röle Çıkışı, 2 Dijital Çıkış | |
| Güvenlik | STO SIL3 (IEC61508) | |
Uygulamalar: İnsan ve yük asansörü olarak aşağıdaki uygulamalarda kullanılmaktadır.
[image id=”123″]EB3000
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD040ED43B | 4 kW | 10 A | A | 195 x 275 x 140 mm |
| VFD055ED43B | 5.5 kW | 15 A | A | 195 x 275 x 140 mm |
| VFD075ED43B | 7.5 kW | 18.5 A | A | 195 x 275 x 140 mm |
| VFD110ED43B | 11 kW | 27 A | B | 195 x 335 x 160 mm |
| VFD150ED43B | 15 kW | 33 A | B | 195 x 335 x 160 mm |
| VFD185ED43B | 18.5 kW | 39 A | B | 195 x 335 x 160 mm |
| VFD220ED43B | 22 kW | 48 A | C | 250 x 415 x 220 mm |
| VFD300ED43B | 30 kW | 61 A | C | 250 x 415 x 220 mm |
Opsiyonlar
| Ürün Kodu | Açıklama |
|---|---|
| EMEB-PGAB-1 | Asenkron (Dişlili) Motor Enkoder Opsiyon Kartı A/B/A and U/V/W absolute encoder; line driver, voltage, push-pull, open collector |
| EMEB-PGABD-1 | Asenkron (Dişlili) Motor Enkoder Opsiyon Kartı A/B/A ve U/V/W absolute enkoder, line driver, voltage, push-pull, open collector |
| EMEB-PGHH-1 | PM (Dişlisiz) Motor Enkoder Opsiyon Kartı (D-Sub konnektörlü) SinCos Encoder (Heidenhain ERN1387) |
| EMEB-PGSED-1 | PM (Dişlisiz) Motor Enkoder Opsiyon Kartı (D-Sub konnektörlü) SIN/COS (Heidenhain ERN1387), EnDat2.1/01/21(Heidenhain ECN413 , ECN1313), SICK HIPERFACE (SRS50, SRS60), EnDat2 .2 /01/21/02 /22 (ECN113, ECN1325, ECN425, ECN125). SSI (SMRS64), BiSS-C (WDGF 58R) |
| EMEB-PGSED-2 | PM (Dişlisiz) Motor Enkoder Opsiyon Kartı (Konnektörsüz, Açık Terminal) SIN/COS (Heidenhain ERN1387), EnDat2.1/01/21(Heidenhain ECN413 , ECN1313), SICK HIPERFACE (SRS50, SRS60), EnDat2 .2 /01/21/02 /22 (ECN113, ECN1325, ECN425, ECN125). SSI (SMRS64), BiSS-C (WDGF 58R) |
| KPC-CC01 | Kolay Programlama için Gelişmiş Operatör Paneli |
| VFD-BT01 | Bluetooth Bağlantı Kiti, RS-485’i destekler |
| VFD Explorer Lite | AC Sürücü Programlama, Yedekleme ve İzleme Yazılımı |
Özel Uygulama AC Sürücüler
VFD-ED
Asansör uygulamaları için özel olarak tasarlanmış olan VFD-ED serisi yüksek güvenlik, verimlilik ve sürüş konforu için gerekli tüm yazılımsal ve donanımsal özelliklere sahiptir. Delta, global ve yerel teknik destek ağı ile birlikte yüksek performanslı insan ve yük asansörleri için en güvenilir çözümü sunmaktadır.
Tüm Gerekli Standartları Karşılar
EN 81-1+A3, EN 81-20, EN61800-5-2 (STO) ve EN61508 (SIL2) direktiflerine uyumludur.
Direkt Duruş
CANbus üzerinden kontrol edilen direkt duruş özelliği sayesinde 4m/s hıza kadar en üst seviyede konfor sağlanır, asansör kontrolör programı hafifler ve kablo işçiliği azalır.
UPS ve Akü ile Kurtarma Operasyonu
Minimum enerji harcanarak ulaşılabilecek en uygun kat hesaplanarak kurtarma operasyonu yürütülür (220VAC UPS ve min. 48VDC akü gerilimleri).
Dahili Operatör Paneli
Dahili LED operatör paneli ile sürücüye her zaman müdahale edilebilir. Gelişmiş KPC-CC01 LCD panel opsiyonu ile Türkçe dil destekli kolay programlama imkanı sağlar.
Statik Motor Tanıtma ve Sağlamlık
Motorun akuple olduğu durumda yük altında motor tanıtma özelliği sayesinde zaman ve işçilikten tasarruf sağlanır. Metal dış kasa ile arttırılmış sağlamlık ve soğutma performansı elde edilir.
| Gerilim Seviyesi | 1 x 230VAC | 3 x 230VAC | 3 x 400VAC |
| Güç Aralığı | 2.2 – 3.7 kW | 4 – 37 kW | 4 – 75 kW |
| Kontrol Modu | V/F (Scalar control), SVC (Sensorless vector control), TQC (Torque Control), FOC (Field Oriented Control) | ||
| Dahili Haberleşme | CANbus, Modbus RS-485 (2 port), USB (VFD Explorer Lite ile programlama ve izleme amaçlı) | ||
| Koruma Sınıfı | IP20 | ||
| Yüklenme Kapasitesi | 1 dakika %150 In, 5 saniye %190 In | ||
| Motor Tipi | Asenkron Motor (IM), Dişlisiz Senkron Motor (PM) | ||
| Çıkış / Taşıyıcı Frekansı | 0 ~ 400 Hz / 2 ~ 15kHz | ||
| Giriş / Çıkış | 10 Dijital Giriş, 2 Analog Giriş, 2 STO Girişi, 2 Analog Çıkış, 4 Röle Çıkışı, 2 Dijital Çıkış, | ||
| Güvenlik | STO SIL2 (IEC61508) | ||
VFD-ED
3 x 400VAC
| Ürün Kodu | Güç | Çıkış Akımı | Kasa Tipi | Boyutlar (G x Y x D) |
|---|---|---|---|---|
| VFD040ED43S | 4 kW | 11.5 A | B | 194 x 260 x 134 mm |
| VFD055ED43S | 5.5 kW | 13 A | C | 235 x 350 x 146 mm |
| VFD075ED43S | 7.5 kW | 17 A | C | 235 x 350 x 146 mm |
| VFD110ED43S | 11 kW | 23 A | C | 235 x 350 x 146 mm |
| VFD150ED43S | 15 kW | 30 A | C | 235 x 350 x 146 mm |
| VFD185ED43S | 18.5 kW | 38 A | C | 235 x 350 x 146 mm |
| VFD220ED43S | 22 kW | 45 A | D | 255 x 404 x 178 mm |
| VFD300ED43S | 30 kW | 58 A | D | 255 x 404 x 178 mm |
| VFD370ED43S | 37 kW | 80 A | E | 330 x 550 x 274 mm |
| VFD450ED43S | 45 kW | 100 A | E | 330 x 550 x 274 mm |
| VFD550ED43S | 55 kW | 128 A | E | 330 x 550 x 274 mm |
| VFD750ED43S | 75 kW | 165 A | E | 330 x 550 x 274 mm |
Opsiyonlar
| Ürün Kodu | Açıklama |
|---|---|
| EMED-PGABD-2 | Asenkron (Dişlili) Motor Enkoder Opsiyon Kartı A/B/Z & U/V/W Absolute, Open Collector veya Diferensiyal Tip |
| EMED-PGAB | Asenkron (Dişlili) Motor Enkoder Opsiyon Kartı A/B/Z & U/V/W Absolute, Open Collector veya Diferensiyal Tip (Frekans bölme çıkışları AO, /AO, BO, /BO bulunmamaktadır) |
| EMED-PGHSD-4 | PM (Dişlisiz) Motor Enkoder Opsiyon Kartı (Konnektörsüz, Açık Terminal) Sine-wave: Heidenhain ERN1387, EnDat2.1: Heidenhain EQN425, EQN1325, ECN113, ECN413, ECN1113, ECN1313, SICK HIPERFACE: SRS50/60 |
| EMED-PGHSD-3 | PM (Dişlisiz) Motor Enkoder Opsiyon Kartı (D-Sub Konnektörlü) Sine-wave: Heidenhain ERN1387, EnDat2.1: Heidenhain EQN425, EQN1325, ECN113, ECN413, ECN1113, ECN1313, SICK HIPERFACE: SRS50/60 |
| KPC-CC01 | Kolay Programlama için Gelişmiş Operatör Paneli |
| VFD Explorer Lite | AC Sürücü Programlama, Yedekleme ve İzleme Yazılımı |
Özel Uygulama AC Sürücüler
HES (Hibrit Enerji Sistemi)
Plastik enjeksiyon makineleri için özel üretilen HES serisi sistemin ihtiyacına göre basınç ve debi kontrolü yaparak, pompa ve motorun sürekli çalıştığı geleneksel yöntemlere göre %79’a kadar varan enerji tasarrufu sağlar.
Komple Sistem Çözümü
HES Sistem Bileşenleri : Delta VFD-VJ Sürücü + Delta AC Servo Motor + Dahili Dişli (Internal Gear) Pompa + PID Kontrollü Basınç Sensörü
Yüksek Hassasiyet
Kapalı çevrim çalışan AC servo motor ile yapılan basınç ve debi kontrolü sayesinde yüksek hassasiyet sağlanır ve son ürünler arasındaki farklar %0.09’a kadar düşürülür.
Düşük Yağ Sıcaklığı
Yağ sıcaklığı 5~10°C düşerken, yağ kullanımı %50~60 oranında azalır ve daha küçük yağ tankı sistemin ihtiyacını karşılar.
Zorlu Şartlarda Çalışma
Titreşim, yağ ve toza karşı dayanıklı resolver enkoderli AC servo motor ile en zorlu şartlarda sorunsuz çalışma sağlanır.
Master/Slave Çalışma
320 L/dk üzerindeki debi ihtiyaçları, 12 pompaya kadar Master/Slave çalışan çoklu pompa kontrol yapısı ile karşılanabilmektedir.
HES
3 x 400VAC
| Ürün Kodu | Debi | Hacim | Basınç | Motor Gücü |
|---|---|---|---|---|
| HES063H43C | 63 L/dk. | 25 cc/tur | 180 Bar | 10 kW |
| HES080H43C | 80 L/dk. | 32 cc/tur | 180 Bar | 10 kW |
| HES100H43C | 100 L/dk. | 40 cc/tur | 180 Bar | 14 kW |
| HES125H43C | 125 L/dk. | 50 cc/tur | 180 Bar | 18 kW |
| HES160H43C | 160 L/dk. | 64 cc/tur | 180 Bar | 23 kW |
| HES200H43C | 200 L/dk. | 80 cc/tur | 180 Bar | 25 kW |
| HES250M43C | 250 L/dk. | 125 cc/tur | 180 Bar | 45 kW |
| HES320M43C | 320 L/dk. | 160 cc/tur | 180 Bar | 52 kW |
Dahili Aksesuarlar: Frenleme Ünitesi, Frenleme Direnci, Basınç Sensörü, Çıkış Zero Phase Bobini, Clamp Sensör
