İnvertörler / AC Motor Sürücüleri
AC motor sürücüleri (inverterler), AC (alternatif akım) motorlarının hızını, torkunu ve yönünü elektronik olarak kontrol eden sistemlerdir. İnvertörler, sabit hızlı motor uygulamalarını değişken hızlı çalışmaya dönüştürerek enerji verimliliğini artırırlar. Bu doğrultuda delta markasının AC motor sürücülerinde şu faydalar öne çıkar:
Modern güç elektroniği ve mikroişlemci teknolojisi sayesinde yüksek kontrol dinamizmi.
Hız ve tork kontrolünde hassasiyet; yük değişimlerine hızlı adaptasyon.
industrialautomation.delta-emea.com
Makine otomasyonunda artan gereksinimlere uygun, sektöre özel seriler sunulması.
Delta’nin AC Motor Sürücüleri / İnvertör Serileri
Delta firması, farklı uygulama ihtiyaçlarına uygun çok sayıda AC motor sürücü serisi sunmaktadır. Öne çıkan seriler şunlardır:
“Compact Drives” kategorisi: Örneğin MS300, ME300, VFD-E, VFD-EL serisi.
“Standard Drives” kategorisi: C2000 Plus / C2000, C200, CH2000, VFD-VE, REG2000 gibi modeller.
Endüstri-özelleşmiş uygulamalar için: Örneğin pompalar, fanlar, plastik/ kauçuk makineleri gibi uygulamalara yönelik VFD-VJ, HES vb seriler.
Uygulama Alanları ve Avantajlar

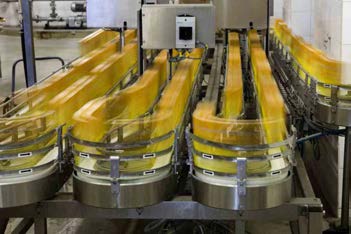

Pompa, fan, konveyör, kompresör gibi motor kontrolünün kritik olduğu sistemlerde enerji tasarrufu sağlanır.
Hız kontrolüyle birlikte tork kontrolü, yük durumuna göre dinamik ayar imkânı verir; bu da makine performansını artırır.
Operatörler için kullanım kolaylığı, programlanabilirlik ve iletişim kabiliyeti gibi gelişmiş özellikler sunar.
Sabit hız motora göre değişken hız kullanımında enerji tüketimi önemli oranda düşebilir.
Ürün kategorileri

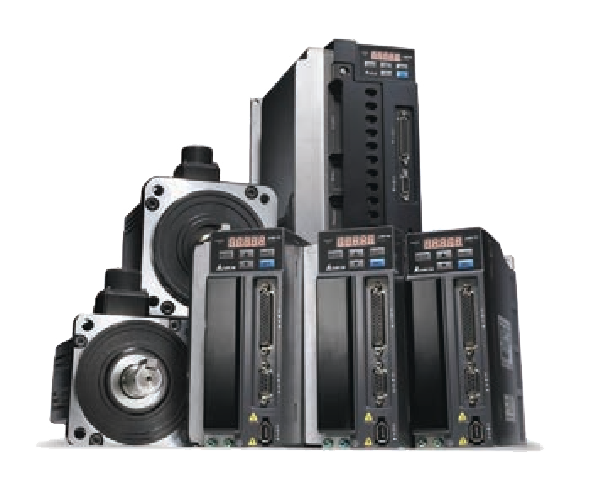

AC Servo Motor ve Sürücü
ASDA-B2
ASDA-B2 serisi servo motor-sürücü ailesi hareket kontrol uygulamaları için geniş ürün yelpazesi ile standart seviye uygulamalarda çözüm ortağınızdır. 17-bit (160.000 ppr) çözünürlüklü enkodere sahip motorlar ile müşterilerinize hassas ve kararlı çözümler sunmanıza olanak verir.
Geniş Güç Aralığı
0.1kW – 3kW güç aralığı ile genel hareket kontrol uygulamalarına imkan sağlar. 1.5kW güç sınıfı dahil 220V monofaze besleme ile çalışır.
Kontrol-Kumanda Seçenekleri
Türkçe ve ücretsiz temin edebileceğiniz ASDA-Soft yazılımı ile parametre konfigürasyonu yapılabilir. Dijital tuş takımı ile doğrudan servo parametreleri görülebilir ve değiştirilebilir. CN1 terminali üzerinde bulunan 9 Dijital Giriş / 6 Dijital Çıkış ile kontrol edilebilir. RS-232/RS-485 seri haberleşme portları ile Modbus ASCII/RTU haberleşme olanağı sağlar.
Uygulama Seçenekleri
Harici (±10V Analog) ve dahili (parametreden) hız ve tork referans komutları uygulanabilir. Pulse/Dir, AB faz ve CW-CCW pulse sinyal şekillerini destekler. Pozisyon, Hız ve Tork çalışma modlarını destekler.
Otomatik Servo Motor kazanç ayarlama özelliği
Notch filter özelliği ile daha hassas ve yumuşak hareketler elde edilebilir. Otomatik rezonans bastırma filtresi ile titreşimsiz hassas çalışma olanağı sağlar.

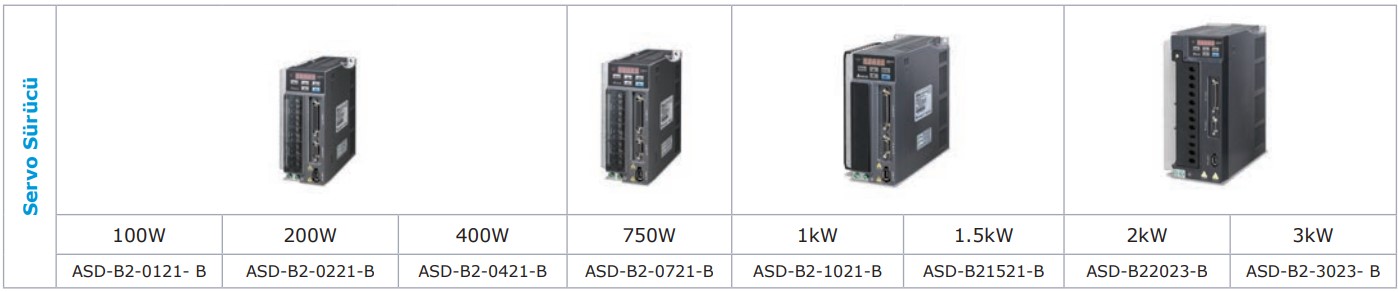

ASDA-B2 Ürün Listesi
| Ürün Tipi | Ürün Kodu | Açıklama |
|---|---|---|
| Sürücü | ASD-B2-0121-B | 1 faz 220VAC 100W |
| Motor | ECMA-C20401RS | 17 Bit 3000rpm Frensiz 0.32 Nm, 40mm flanş, 8mm şaft |
| ECMA-C20401SS | 17 Bit 3000rpm Frenli 0.32 Nm, 40mm flanş, 8mm şaft | |
| Kablo | ASDCAPW0205 | Güç Kablosu 5metre (ASD-A2 ve B2 serisi) 100W – 750W arası frensiz motorlar için |
| ASDCAPW0305 | Güç Kablosu 5metre (ASD-A2 ve B2 serisi) 100W – 750W arası frenli motorlar için | |
| ASDBCAEN0005 | Enkoder Kablosu 5metre (ASD-B2 serisi) 100W – 750W arası motorlar için | |
| Sürücü | ASD-B2-0221-B | 1 faz 220VAC 200W |
| Motor | ECMA-C20602RS | 17 Bit 3000rpm Frensiz 0.64 Nm, 60mm flanş, 14mm şaft |
| ECMA-C20602SS | 17 Bit 3000rpm Frenli 0.64 Nm, 60mm flanş, 14mm şaft | |
| Sürücü | ASD-B2-0421-B | 1 faz 220VAC 400W |
| Motor | ECMA-C20604RS | 17 Bit 3000rpm Frensiz 1.27 Nm, 60mm flanş, 14mm şaft |
| ECMA-C20604SS | 17 Bit 3000rpm Frenli 1.27 Nm, 60mm flanş, 14mm şaft | |
| Sürücü | ASD-B2-0721-B | 1 faz 220VAC 750W |
| Motor | ECMA-C20807RS | 750W 17 Bit 3000rpm Frensiz 2.39 Nm, 80mm flanş, 19mm şaft |
| ECMA-C20807SS | 750W 17 Bit 3000rpm Frenli 2.39 Nm, 80mm flanş, 19mm şaft | |
| Sürücü | ASD-B2-1021-B | 1 faz 220VAC 1kW |
| Motor | ECMA-E21310RS | 17 Bit 2000RPM Frensiz 4.77 Nm, 130mm flanş, 22mm şaft |
| ECMA-E21310SS | 17 Bit 2000RPM Frenli 4.77 Nm, 130mm flanş, 22mm şaft | |
| Kablo | ASD-CAPW1005 | Güç Kablosu 5metre (ASD-A2 ve B2 serisi) 1kW – 2kW arası frensiz motorlar için |
| ASD-CAPW1105 | Güç Kablosu 5metre (ASD-A2 ve B2 serisi) 1kW – 2kW arası frenli motorlar için | |
| ASDBCAEN1005 | Enkoder Kablosu 5metre (ASD-B2 serisi) 1kW – 1.5kW arası motorlar için | |
| Sürücü | ASD-B2-1521-B | 1 faz 220VAC 1,5kW |
| Motor | ECMA-E21315RS | 17 Bit 2000RPM Frensiz 7.16 Nm, 130mm flanş, 22mm şaft |
| ECMA-E21315SS | 17 Bit 2000RPM Frenli 7.16 Nm, 130mm flanş, 22mm şaft |
Yeni Nesil Servo Sistemlere Geçiş
Delta’nın yeni nesil hareket kontrol çözümleri ile zamana ayak uydurun! ASDA-B2 serisi ile ASDA-E3-L serisi servo motor ve sürücülerin geçişi için karşılaştıma tablosunu aşağıda görebilirsiniz.
| Özellikler | ASDA-B2 | ASDA-E3-L |
|---|---|---|
| Motor Enkoder Çözünürlüğü | 17-bit | 22-bit |
| Sürücü Bant Genişliği | 0.5 kHz | 2.5 kHz |
| Tuning | Manuel | Manuel / Otomatik (Geliştirilmiş) |
| Motor Maksimum Hız | 5000 rpm | 6000 rpm |
| Motor Aşırı Yüklenme | x3 | x3.5 |
| Güç/Enkoder Konnektörü | Standart | Bulkhead / Standart |
| Enkoder Tipi | Incremental | Incremental / Absolute |
| Ek Özellikler | Daha kısa motor seçenekleri Daha küçük sürücü gövdesi Grafiksel kullanıcı arayüzü Geriye dönük motor uyumluluğu |

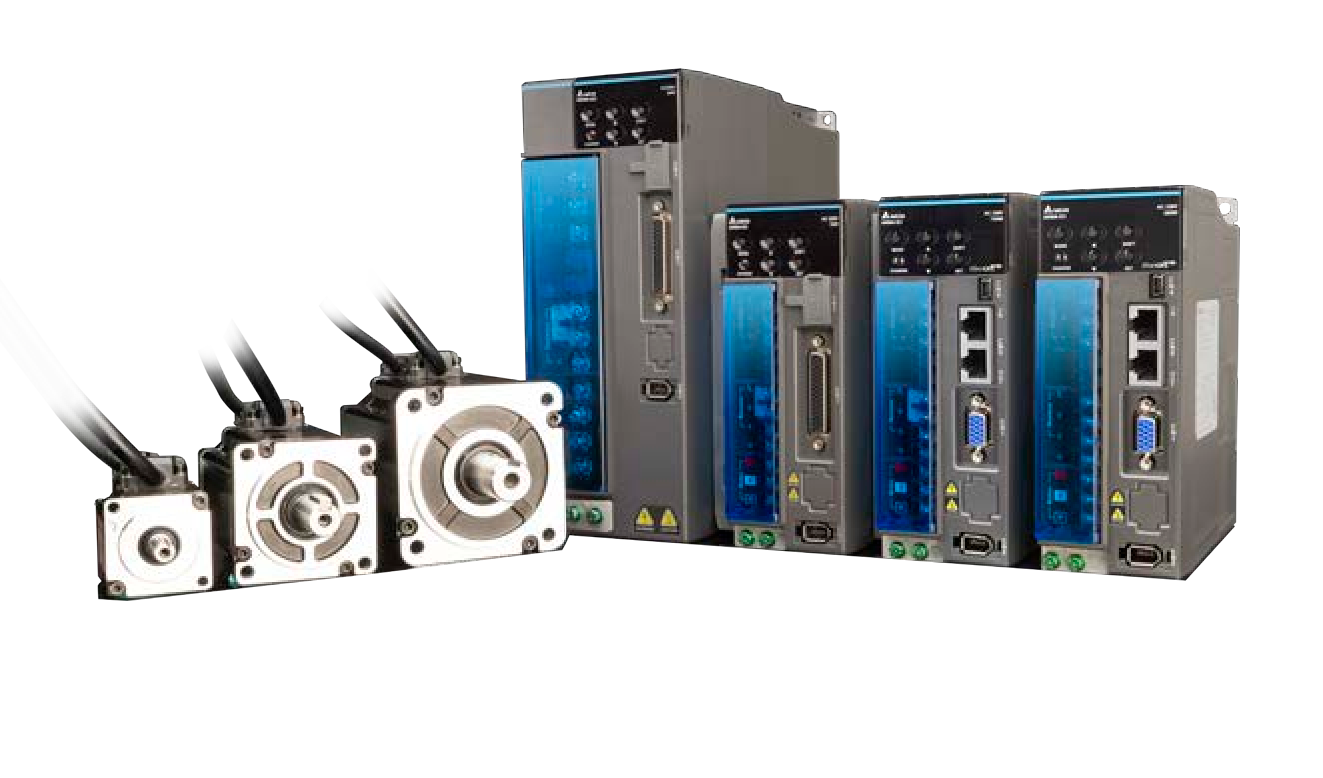

AC Servo Motor ve Sürücü

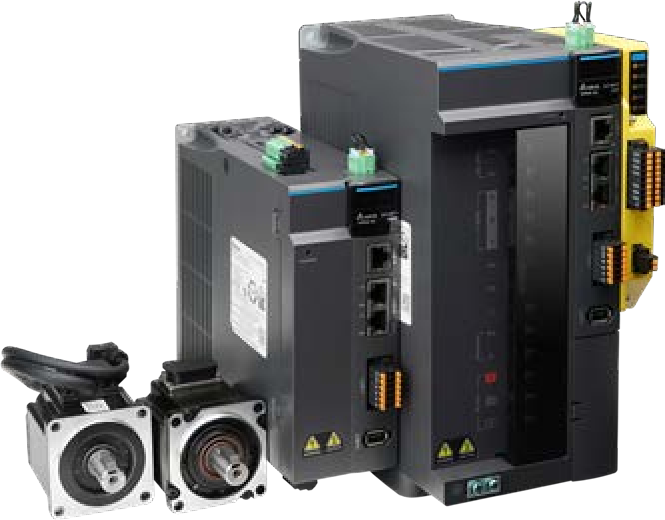

ASDA-E3
ASDA-E3 serisi servo motor ve sürücüler, kullanıcı dostu arayüzü, daha küçük boyutları ve güçlü motorları ile performansı ve stabiliteyi bünyesinde barındırıyor. Hareket kontrol uygulamaları için fiyat/performans garantisi sunmasının yanı sıra, eski serilere kıyasla daha kısa tepki süresi, 0.1 – 1.5 kW güç aralığı ve Pulse/EtherCAT modelleri ile ASDA-E3 standart seviye uygulamalar için ideal çözüm ortağınızdır.
- 2.5 kHz yüksek bant genişliği ile daha kısa tepki süresi sağlar.
- 99 Adet PR fonksiyonu ile esnek hareket komutları sağlar ve grafiksel olarak programlanabilir.
- USB bağlantısı ile PC bağlantısı pratik olarak sağlanabilir.
Sürücü Seçenekleri
- Pulse (E3-L) ve EtherCAT (E3-E) olmak üzere iki model mevcuttur.
- Küçültülmüş sürücü gövdeleri ile pano içerisinde yer kazancı sağlar.
- Özel algoritmaları, basit ayarlamalarla kolay tuning yapılmasına olanak tanır.
- ASDA-A2, ASDA-B3, ve ASDA-B2 motorları ile uyumludur.
- EtherCAT haberleşmeli modeller 125µs senkronizasyon çevrim süresi sağlar.
Servo Motor Seçenekleri
- Daha küçük motorları ile makinede yer kazanımı sağlar.
- Aşırı yüklenmelerde nominal torkun 3.5 katına cevap verebilir.
- 22-bit optik enkoderiyle hassasiyet gerektiren uygulamalarınızda ideal çözüm sunar.
- 750W’a kadar olan modellerde 6000rpm ile yüksek performans ve hız ihtiyaçlarını en iyi şekilde sağlar.

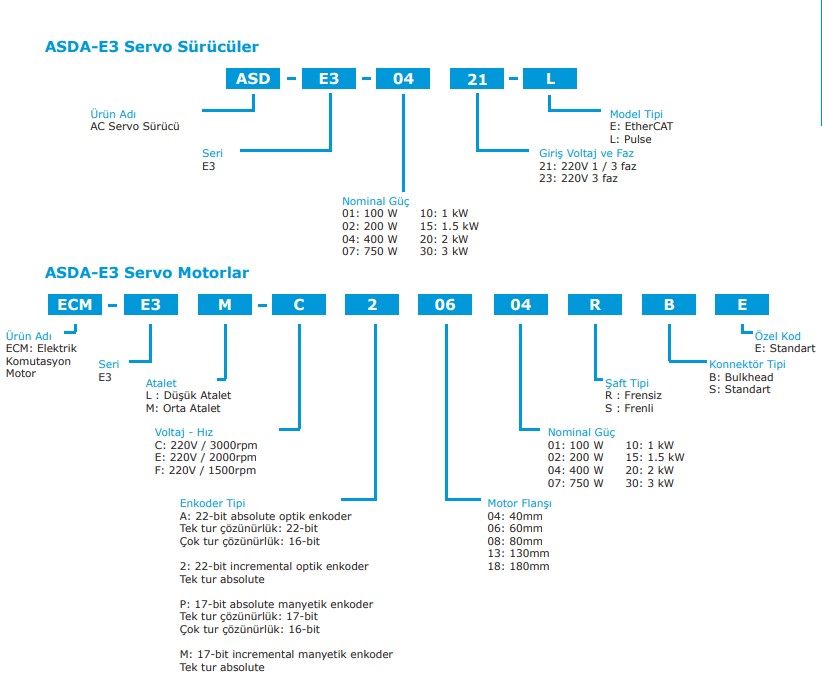

ASDA-E3 SERVO SÜRÜCÜ VE MOTORLAR KOD YAPISI
ASDA-E3 ÜRÜN LİSTESİ
| Ürün Kodu | Açıklama |
|---|---|
| ASD-E3-0121-L | E3 Servo Sürücü, 1 faz 220VAC, 100W, Modbus/Pulse/Analog |
| ASD-E3-0121-E | E3 Servo Sürücü, 1 faz 220VAC, 100W, EtherCAT |
| ECM-E3L-C20401RBE | E3 Servo Motor, 100W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frensiz, 0.32 Nm, 40mm flanş, Bulkhead Konn. |
| ECM-E3L-C20401SBE | E3 Servo Motor, 100W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frenli, 0.32 Nm, 40mm flanş, Bulkhead Konn. |
| ASD-E3-0221-L | E3 Servo Sürücü, 1 faz 220VAC, 200W, Modbus/Pulse/Analog |
| ASD-E3-0221-E | E3 Servo Sürücü, 1 faz 220VAC, 200W, EtherCAT |
| ECM-E3M-C20602RBE | E3 Servo Motor, 200W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frensiz, 0.64 Nm, 60mm flanş, Bulkhead Konn. |
| ECM-E3M-C20602SBE | E3 Servo Motor, 200W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frenli, 0.64 Nm, 60mm flanş, Bulkhead Konn. |
| ASD-E3-0421-L | E3 Servo Sürücü, 1 faz 220VAC, 400W, Modbus/Pulse/Analog |
| ASD-E3-0421-E | E3 Servo Sürücü, 1 faz 220VAC, 400W, EtherCAT |
| ECM-E3M-C20604RBE | E3 Servo Motor, 400W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frensiz, 1.27 Nm, 60mm flanş, Bulkhead Konn. |
| ECM-E3M-C20604SBE | E3 Servo Motor, 400W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frenli, 1.27 Nm, 60mm flanş, Bulkhead Konn. |
| ASD-E3-0721-L | E3 Servo Sürücü, 1 faz 220VAC, 750W, Modbus/Pulse/Analog |
| ASD-E3-0721-E | E3 Servo Sürücü, 1 faz 220VAC, 750W, EtherCAT |
| ECM-E3M-C20807RBE | E3 Servo Motor, 750W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frensiz, 2.4 Nm, 80mm flanş, Bulkhead Konn. |
| ECM-E3M-C20807SBE | E3 Servo Motor, 750W, 22-Bit Inc. Enkoder, 3000/6000rpm, Frenli, 2.4 Nm, 80mm flanş, Bulkhead Konn. |
| ASD-E3-1021-L | E3 Servo Sürücü, 1 faz 220VAC, 1kW, Modbus/Pulse/Analog |
| ASD-E3-1021-E | E3 Servo Sürücü, 1 faz 220VAC, 1kW, EtherCAT |
| ECM-E3M-E21310RSE | E3 Servo Motor, 1kW, 22-Bit Inc. Enkoder, 2000/3000rpm, Frensiz, 4.77 Nm, 130mm flanş |
| ECM-E3M-E21310SSE | E3 Servo Motor, 1kW, 22-Bit Inc. Enkoder, 2000/3000rpm, Frenli, 4.77 Nm, 130mm flanş |
| ASD-E3-1521-L | E3 Servo Sürücü, 1 faz 220VAC, 1.5kW, Modbus/Pulse/Analog |
| ASD-E3-1521-E | E3 Servo Sürücü, 1 faz 220VAC, 1.5kW, EtherCAT |
| ECM-E3M-E21315RSE | E3 Servo Motor, 1.5kW, 22-Bit Inc. Enkoder, 2000/3000rpm, Frensiz, 7.16 Nm, 130mm flanş |
| ECM-E3M-E21315SSE | E3 Servo Motor, 1.5kW, 22-Bit Inc. Enkoder, 2000/3000rpm, Frenli, 7.16 Nm, 130mm flanş |
Kolay Dönüşüm ve Detay Tabloları
AC Servo Motor ve Sürücü
ASDA-A2
Hareket kontrol uygulamalarında ihtiyaç duyduğunuz ileri seviye özellikler için ASDA-A2 serisi uygun çözümler sunar. İleri seviye hareket fonksiyonlarını sürücü dahilinde çözmeye imkan tanıyan PR fonksiyonu ile yüksek kabiliyetli kontrolörlere ihtiyaç duymadan hızlı, kararlı ve hassas uygulamalar yapabilirsiniz.
Çalışma Modu (PR) Avantajları
Sürücünün dahili parametreleri ile Tam Kapalı Çevrim Kontrol, Flying Shear, Rotary Cut, E-Cam, Capture-Compare uygulamaları kullanıcı dostu arayüzler ile kolayca devreye alınabilir. ASDA-Soft yazılımı ile PR parametrelerini ayarlayabilir, Kam eğrisi tasarlayabilir, scope ekranında hareket eğrisini gerçek zamanlı olarak analiz edebilirsiniz. 64 adet prosedür tasarlayabilir ve 35 adet homing modu ile esnek programlar geliştirebilirsiniz.
Sürücü Güç Aralığı
220V ve 400V besleme seçenekleri ile 0.1kW’dan 7.5kW’a kadar güç ihtiyacına cevap verir.

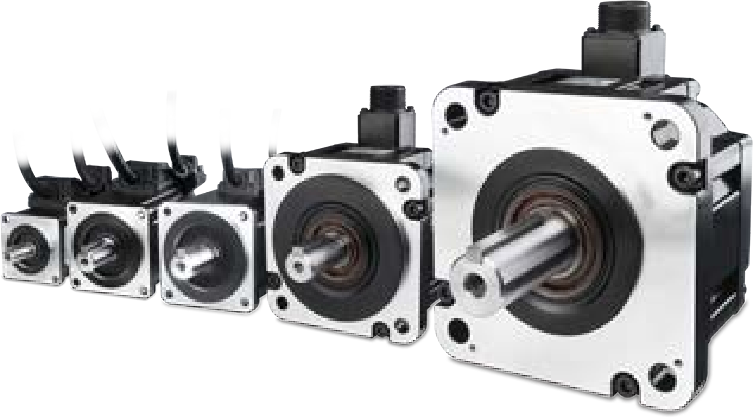

Servo Motor Seçenekleri
50W’dan 7.5kW’a kadar servo motor güç aralığı ile 0.477Nm den 47.74Nm ye Tork seçenekleri mevcuttur. Incremental enkoderde 20 bit ve absolute enkoderde 17 bit çözünürlük desteklenir.

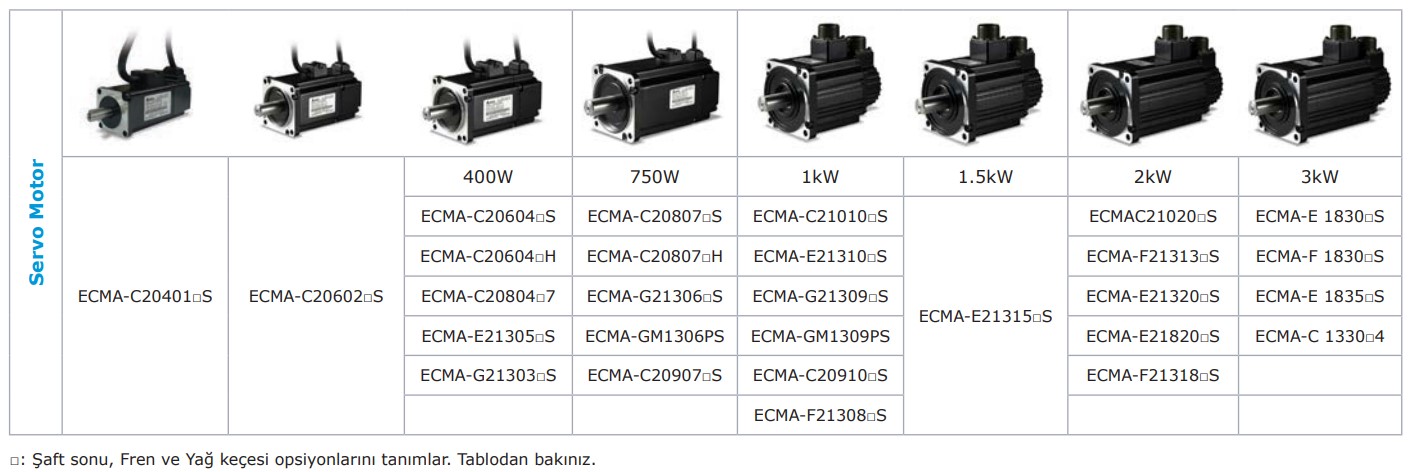

ASDA-A2 200V Serisi Genel Seçim Tablosu
| Motor Serisi | Faz | Güç (W) | Motor | Sürücü | Gövde (mm) | Şaft (mm) | Tork (Nm) | Maks. Tork (Nm) | Hız (rpm) | Maks. Hız (rpm) |
|---|---|---|---|---|---|---|---|---|---|---|
| DÜŞÜK ATALET | 1/3 Faz | 50 | ECMA-C1040F□S | ASD-A2-0121- | 40 | 8 | 0.159 | 0.477 | 3000 | 5000 |
| 100 | ECMA-C-∆0401□S | 40 | 8 | 0.32 | 0.96 | |||||
| 200 | ECMA-C-∆0602□S | ASD-A2-0221- | 60 | 14 | 0.64 | 1.92 | ||||
| 400 | ECMA-C-∆0604□S | ASD-A2-0421- | 60 | 14 | 1.27 | 3.82 | ||||
| 400 | ECMA-C-∆0804□7 | 80 | 14 | 1.27 | 3.82 | 3000 | ||||
| 750 | ECMA-C-∆0807□S | ASD-A2-0721- | 80 | 19 | 2.39 | 7.16 | 5000 | |||
| 750 | ECMA-C-∆0907□S | 86 | 16 | 2.39 | 7.14 | 3000 | ||||
| 1000 | ECMA-C-∆0910□S | ASD-A2-1021- | 86 | 16 | 3.18 | 8.78 | 5000 | |||
| 1000 | ECMA-C-∆1010□S | 100 | 22 | 3.18 | 9.54 | 5000 | ||||
| 2000 | ECMA-C-∆1020□S | 100 | 22 | 6.37 | 19.11 | 5000 | ||||
| 3000 | ECMA-C-∆1330□4 | ASD-A2-3023- | 130 | 24 | 9.55 | 28.65 | 4500 | |||
| ORTA ATALET | 500 | ECMA-E-∆1305□S | ASD-A2-0421- | 130 | 22 | 2.39 | 7.16 | 2000 | 3000 | |
| 1000 | ECMA-E-∆1310□S | ASD-A2-1021- | 130 | 22 | 4.77 | 14.3 | ||||
| 1500 | ECMA-E-∆1315□S | ASD-A2-1521- | 130 | 22 | 7.16 | 21.48 | ||||
| 2000 | ECMA-E-∆1320□S | ASD-A2-2023- | 130 | 22 | 9.55 | 28.65 | ||||
| 2000 | ECMA-E-∆1820□S | 180 | 35 | 9.55 | 28.65 | |||||
| 3000 | ECMA-E-∆1830□S | ASD-A2-3023- | 180 | 35 | 14.32 | 42.97 | ||||
| 3500 | ECMA-E-∆1835□S | 180 | 35 | 16.71 | 50.13 | |||||
| ORTA YÜKSEK ATALET | 500 | ECMA-F-∆1305□S | ASD-A2-0721- | 130 | 22 | 3.18 | 8.92 | 1500 | 3000 | |
| 850 | ECMA-F-∆1308□S | ASD-A2-1021- | 130 | 22 | 5.41 | 13.8 | ||||
| 1300 | ECMA-F-∆1313□S | ASD-A2-2023- | 130 | 22 | 8.34 | 23.3 | ||||
| 1800 | ECMA-F-∆1318□S | 130 | 22 | 11.48 | 28.7 | |||||
| 3000 | ECMA-F-∆1830□S | ASD-A2-3023- | 180 | 35 | 19.1 | 57.29 | ||||
| 4500 | ECMA-F-∆1845□S | ASD-A2-4523- | 180 | 35 | 28.65 | 71.62 | ||||
| YÜKSEK ATALET | 400 | ECMA-C-∆0604□H | ASD-A2-0421- | 60 | 14 | 1.27 | 3.82 | 3000 | 5000 | |
| 750 | ECMA-C-∆0807□H | ASD-A2-0721- | 80 | 19 | 2.39 | 7.16 | ||||
| 300 | ECMA-G-∆1303□S | ASD-A2-0421- | 130 | 22 | 2.86 | 8.59 | 1000 | 2000 | ||
| 600 | ECMA-G-∆1306□S | ASD-A2-0721- | 130 | 22 | 5.73 | 17.19 |
ASDA-A2 200V Network Serisi Ürün Listesi
| Ürün Tipi | Ürün Kodu | Açıklama |
|---|---|---|
| Sürücü | ASD-A2-0221-M | 200W CANopen haberleşmeli |
| ASD-A2-0221-E | 200W EtherCAT haberleşmeli | |
| Motor | ECMA-C10602RS | 200W 20 Bit Incremental Enkoder 3000RPM Frensiz |
| ECMA-C10602SS | 200W 20 Bit Incremental Enkoder 3000RPM Frenli | |
| Sürücü | ASD-A2-0421-M | 400W CANopen haberleşmeli |
| ASD-A2-0421-E | 400W EtherCAT haberleşmeli | |
| Motor | ECMA-C10604RS | 400W 20 Bit Incremental Enkoder 3000RPM Frensiz |
| ECMA-C10604SS | 400W 20 Bit Incremental Enkoder 3000RPM Frenli | |
| Sürücü | ASD-A2-0721-M | 750W CANopen haberleşmeli |
| ASD-A2-0721-E | 750W EtherCAT haberleşmeli | |
| Motor | ECMA-C10807RS | 750W 20 Bit Incremental Enkoder 3000RPM Frensiz |
| ECMA-C10807SS | 750W 20 Bit Incremental Enkoder 3000RPM Frenli | |
| Sürücü | ASD-A2-1021-M | 1kW CANopen haberleşmeli |
| ASD-A2-1021-E | 1kW EtherCAT haberleşmeli | |
| Motor | ECMA-E11310RS | 1kW 20 Bit Incremental Enkoder 2000RPM Frensiz |
| ECMA-E11310SS | 1kW 20 Bit Incremental Enkoder 2000RPM Frenli | |
| Sürücü | ASD-A2-1521-M | 1.5kW CANopen haberleşmeli |
| ASD-A2-1521-E | 1.5kW EtherCAT haberleşmeli | |
| Motor | ECMA-E11315RS | 1.5kW 20 Bit Incremental Enkoder 2000RPM Frensiz |
| ECMA-E11315SS | 1.5kW 20 Bit Incremental Enkoder 2000RPM Frenli |
ASDA-A2 400V Network Serisi Ürün Listesi
| Ürün Tipi | Ürün Kodu | Açıklama |
|---|---|---|
| Sürücü | ASD-A2-2043-M | 2kW CANopen haberleşmeli |
| ASD-A2-2043-E | 2kW EtherCAT haberleşmeli | |
| Motor | ECMA-K11320RS | 2kW 20 Bit Incremental Enkoder 2000RPM Frensiz |
| ECMA-K11320SS | 2kW 20 Bit Incremental Enkoder 2000RPM Frenli | |
| Sürücü | ASD-A2-3043-M | 3kW CANopen haberleşmeli |
| ASD-A2-3043-E | 3kW EtherCAT haberleşmeli | |
| Motor | ECMA-L11830RS | 3kW 20 Bit Incremental Enkoder 1500RPM Frensiz |
| ECMA-L11830SS | 3kW 20 Bit Incremental Enkoder 1500RPM Frenli | |
| Sürücü | ASD-A2-4543-M | 4,5kW CANopen haberleşmeli |
| ASD-A2-4543-E | 4,5kW EtherCAT haberleşmeli | |
| Motor | ECMA-L11845RS | 4.5kW 20 Bit Incremental Enkoder 1500RPM Frensiz |
| ECMA-L11845SS | 4.5kW 20 Bit Incremental Enkoder 1500RPM Frenli | |
| Sürücü | ASD-A2-5543-M | 5,5kW CANopen haberleşmeli |
| ASD-A2-5543-E | 5,5kW EtherCAT haberleşmeli | |
| Motor | ECMA-L11855R3 | 5.5kW 20 Bit Incremental Enkoder 1500RPM Frensiz |
| ECMA-L11855S3 | 5.5kW 20 Bit Incremental Enkoder 1500RPM Frenli | |
| Sürücü | ASD-A2-7543-M | 7,5kW CANopen haberleşmeli |
| ASD-A2-7543-E | 7,5kW EtherCAT haberleşmeli | |
| Motor | ECMA-L11875R3 | 7.5kW 20 Bit Incremental Enkoder 1500RPM Frensiz |
| ECMA-L11875S3 | 7.5kW 20 Bit Incremental Enkoder 1500RPM Frenli |
ASDA-E3
AC Servo Motor ve Sürücü
ASDA-E3 serisi servo motor ve sürücüler; kullanıcı dostu arayüzü, kompakt tasarımı ve güçlü motorlarıyla yüksek performans ve dayanıklılığı bir arada sunar. Üstelik, rekabetçi fiyat seviyesi sayesinde üstün özellikleri erişilebilir kılar.
- 220V besleme ile 3kW’a kadar güç seçenekleri
- Küçültülmüş sürücü gövdeleri ile pano içerisinde daha fazla yer kazancı
- Pulse/Modbus ve EtherCAT seçenekleri ile ihtiyaca yönelik kullanım esnekliği
- Gelişmiş auto-tuning algoritmaları ile hızlı ve güvenilir devreye alma
- Daha hızlı, küçük ve güçlü motorlar ile makine içerisinde daha fazla yer kazancı
- 22 bit yüksek çözünürlüklü enkoderleri ile hassas uygulamalarınız için ideal çözüm
Yeni Nesil Servo Sistemlere Geçiş
Delta’nın yeni nesil hareket kontrol çözümleri ile zamana ayak uydurun! ASDA-A2 serisi ile ASDA-A3 serisi servo motor ve sürücülerin geçişi için karşılaştırma tablosunu aşağıda görebilirsiniz.
| Özellikler | ASDA-A2 | ASDA-A3 |
|---|---|---|
| Motor Enkoder Çözünürlüğü | 20-bit | 24-bit |
| Sürücü Bant Genişliği | 1 kHz | 3.1 kHz |
| Tuning | Manuel / Otomatik | Manuel / Otomatik (Geliştirilmiş) |
| Motor Maksimum Hız | 5000 rpm | 6000 rpm |
| Motor Aşırı Yüklenme | x3 | x3.5 |
| Güç/Enkoder Konnektörü | Standart | Standart / Bulkhead / IP67 |
| Güvenlik (STO) Seviyesi | SIL2, Cat. 3, PL d | SIL3 , Cat. 3 , PL e |
| Ek Özellikler | Grafiksel kullanıcı arayüzü | Grafiksel kullanıcı arayüzü Daha kısa motor seçenekleri Daha küçük sürücü gövdesi Geriye dönük motor uyumluluğu |
AC Servo Motor ve Sürücü
ASDA-A3
ASDA-A3 servo sürücü ailesi; kompakt tasarımı, yüksek dinamizmi ve hassas pozisyon kontrolüyle paketleme, ahşap/metal işleme, kesme gibi ileri düzey hareket kontrol uygulamalarında ideal çözüm ortağınızdır. Dahili hareket kontrol fonksiyonlarıyla kullanıcılarına kullanım kolaylığı sağlamasının yanında, Codesys tabanlı Delta AX serisi hareket kontrolörleriyle oluşturacağınız üst düzey EtherCAT mimarisiyle programınızı oluşturabilirsiniz.
- Tam kapalı çevrim uygulamaları destekler.
- Flying Shear, Rotary Cut gibi kullanıma hazır E-Cam uygulamaları ile programlama sürenizi kısaltmanızı sağlar.
- Auto-tuning özelliği ile daha kısa sürede tuning ayarı yapmanızı sağlar.
- ECM-A3 ve ECM-B3 servo motorla 1 turda üretilen 16,777,216 pulse (24-bit) ve sürücünün 3.1kHz Bant genişliği ile düşük hızlarda daha kararlı ve hassas hareketler sağlanır.
- Arttırılmış dahili pozisyonlama özelliği ile 99 adete kadar hareket fonksiyonu (PR Fonksiyonu) tanımlanabilir.
- Yenilenen ASDA-Soft ile ağaç görünümlü gezinti sekmeleri kullanım kolaylığı sağlar.
ASDA-A3 SERVO SÜRÜCÜ VE MOTORLAR KOD YAPISI
ASDA-A3 Motor Serileri ve Özellikleri
220V Motor Serisi
| Motor Serisi | Faz | Güç (kW) | Motor | Flanş (mm) | Nom. Tork (Nm) | Mak. Tork (Nm) | Nom. Hız (rpm) | Mak. Hız (rpm) |
|---|---|---|---|---|---|---|---|---|
| ECM-B3L | 1/3 Faz – 220V | 0.1 | ECM-B3L-C… | 40 | 0.32 | 1.12 | 3000 | 6000 |
| ECM-B3M | 0.2 | ECM-B3M-C… | 60 | 0.64 | 2.24 | |||
| 0.4 | ECM-B3M-C… | 60 | 1.27 | 4.45 | ||||
| 0.4 | ECM-B3M-C… | 80 | 1.27 | 4.45 | ||||
| 0.75 | ECM-B3M-C… | 80 | 2.4 | 8.4 | 3000 | |||
| 1 | ECM-B3M-C… | 80 | 3.18 | 11.3 | 3000 | |||
| 1 | ECM-B3M-C… | 100 | 3.18 | 9.54 | 3000 | |||
| 1 | ECM-B3M-E… | 130 | 4.47 | 14.3 | 2000 | 3000 | ||
| ECM-B3H/A3H | 0.2 | ECM-B3H-C… | 60 | 0.64 | 2.43 | 3000 | 6700 | |
| 0.4 | ECM-B3H-C… | 60 | 1.27 | 4.83 | 3000 | 6700 | ||
| 0.4 | ECM-A3H-C… | 80 | 1.27 | 4.44 | 3000 | 6000 | ||
| 0.75 | ECM-B3H-C… | 80 | 2.4 | 9.12 | 3000 | 6700 |
400V Motor Serisi
| Motor Serisi | Faz | Güç (kW) | Motor | Flanş (mm) | Nom. Tork (Nm) | Mak. Tork (Nm) | Nom. Hız (rpm) | Mak. Hız (rpm) |
|---|---|---|---|---|---|---|---|---|
| ECM-B3M | 3 Faz – 400V | 0.4 | ECM-B3M-J… | 60 | 1.27 | 4.45 | 3000 | 6000 |
| 0.75 | ECM-B3M-J… | 80 | 2.4 | 8.4 | ||||
| 1 | ECM-B3M-J… | 100 | 3.18 | 9.54 | ||||
| 1.5 | ECM-B3M-J… | 100 | 4.77 | 14.31 | ||||
| 2 | ECM-B3M-J… | 100 | 6.37 | 19.11 | ||||
| 1 | ECM-B3M-K… | 130 | 4.77 | 14.3 | 2000 | 3000 | ||
| 1.5 | ECM-B3M-K… | 130 | 7.16 | 21.48 | ||||
| 2 | ECM-B3M-K… | 130 | 9.55 | 28.65 | ||||
| ECM-B3H | 0.85 | ECM-B3H-L… | 130 | 5.39 | 16.17 | 1500 | 4000 | |
| 1.3 | ECM-B3H-L… | 130 | 8.34 | 25.02 | ||||
| 1.8 | ECM-B3H-L… | 130 | 11.5 | 34.5 | ||||
| ECM-B3M | 2 | ECM-B3M-K… | 180 | 9.55 | 28.65 | 2000 | 3000 | |
| 3 | ECM-B3M-L… | 180 | 19.1 | 57.29 | 1500 | 3000 | ||
| 4.5 | ECM-B3M-L… | 180 | 28.65 | 71.6 | 1500 | 4000 | ||
| 5.5 | ECM-B3M-L… | 180 | 35.01 | 105 | 1500 | 4000 |
ASDA-A3 Ürün Listeleri
ASDA-A3 220V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ASD-A3-0121-E | A3 Servo Sürücü, 1 faz 220VAC, 100W, EtherCAT |
| ASD-A3-0121-M | A3 Servo Sürücü, 1 faz 220VAC, 100W, Pulse/CANopen |
| ECM-B3L-C20401RB1 | B3 Servo Motor, 100W, 24-Bit Inc. Enkoder, Frensiz, Bulkhead Konn. |
| ECM-B3L-C20401SB1 | B3 Servo Motor, 100W, 24-Bit Inc. Enkoder, Frenli, Bulkhead Konn. |
| ASD-A3-0221-E | A3 Servo Sürücü, 1 faz 220VAC, 200W, EtherCAT |
| ASD-A3-0221-M | A3 Servo Sürücü, 1 faz 220VAC, 200W, Pulse/CANopen |
| ECM-B3M-C20602RB1 | B3 Servo Motor, 200W, 24-Bit Inc. Enkoder, Frensiz, Bulkhead Konn. |
| ECM-B3M-C20602SB1 | B3 Servo Motor, 200W, 24-Bit Inc. Enkoder, Frenli, Bulkhead Konn. |
| ASD-A3-0421-E | A3 Servo Sürücü, 1 faz 220VAC, 400W, EtherCAT |
| ASD-A3-0421-M | A3 Servo Sürücü, 1 faz 220VAC, 400W, Pulse/CANopen |
| ECM-B3M-C20604RB1 | B3 Servo Motor, 400W, 24-Bit Inc. Enkoder, Frensiz, Bulkhead Konn. |
| ECM-B3M-C20604SB1 | B3 Servo Motor, 400W, 24-Bit Inc. Enkoder, Frenli, Bulkhead Konn. |
| ASD-A3-0721-E | A3 Servo Sürücü, 1 faz 220VAC, 750W, EtherCAT |
| ASD-A3-0721-M | A3 Servo Sürücü, 1 faz 220VAC, 750W, Pulse/CANopen |
| ECM-B3M-C20807RB1 | B3 Servo Motor, 750W, 24-Bit Inc. Enkoder, Frensiz, Bulkhead Konn. |
| ECM-B3M-C20807SB1 | B3 Servo Motor, 750W, 24-Bit Inc. Enkoder, Frenli, Bulkhead Konn. |
| ASD-A3-1021-E | A3 Servo Sürücü, 1 faz 220VAC, 1kW, EtherCAT |
| ASD-A3-1021-M | A3 Servo Sürücü, 1 faz 220VAC, 1kW, Pulse/CANopen |
| ECM-B3M-E21310RS1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3M-E21310SS1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frenli, 130mm flanş |
| ASD-A3-1521-E | A3 Servo Sürücü, 1 faz 220VAC, 1.5kW, EtherCAT |
| ASD-A3-1521-M | A3 Servo Sürücü, 1 faz 220VAC, 1.5kW, Pulse/CANopen |
| ECM-B3M-E21315RS1 | B3 Servo Motor, 1.5kW, 24-Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3M-E21315SS1 | B3 Servo Motor, 1.5kW, 24-Bit Inc. Enkoder, Frenli, 130mm flanş |
ASDA-A3 400V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ASD-A3-1043-E | A3 Servo Sürücü, 3 faz 400VAC, 1kW, EtherCAT |
| ASD-A3-1043-M | A3 Servo Sürücü, 3 faz 400VAC, 1kW, Pulse/CANopen |
| ECM-B3M-K21310RS1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3M-K21310SS1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frenli, 130mm flanş |
| ASD-A3-1543-E | A3 Servo Sürücü, 3 faz 400VAC, 1.5kW, EtherCAT |
| ASD-A3-1543-M | A3 Servo Sürücü, 3 faz 400VAC, 1.5kW, Pulse/CANopen |
| ECM-B3M-K21315RS1 | B3 Servo Motor, 1.5kW, 24-Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3M-K21315SS1 | B3 Servo Motor, 1.5kW, 24-Bit Inc. Enkoder, Frenli, 130mm flanş |
| ASD-A3-2043-E | A3 Servo Sürücü, 3 faz 400VAC, 2kW, EtherCAT |
| ASD-A3-2043-M | A3 Servo Sürücü, 3 faz 400VAC, 2kW, Pulse/CANopen |
| ECM-B3M-K21320RS1 | B3 Servo Motor, 2kW, 24-Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3M-K21320SS1 | B3 Servo Motor, 2kW, 24-Bit Inc. Enkoder, Frenli, 130mm flanş |
| ASD-A3-3043-E | A3 Servo Sürücü, 3 faz 400VAC, 3kW, EtherCAT |
| ASD-A3-3043-M | A3 Servo Sürücü, 3 faz 400VAC, 3kW, Pulse/CANopen |
| ECM-B3M-L21830RS1 | B3 Servo Motor, 3kW, 24-Bit Inc. Enkoder, Frensiz, 180mm flanş |
| ECM-B3M-L21830SS1 | B3 Servo Motor, 3kW, 24-Bit Inc. Enkoder, Frenli, 180mm flanş |
| ASD-A3-4543-E | A3 Servo Sürücü, 3 faz 400VAC, 4.5W, EtherCAT |
| ASD-A3-4543-M | A3 Servo Sürücü, 3 faz 400VAC, 4.5W, Pulse/CANopen |
| ECM-B3M-L21845RS1 | B3 Servo Motor, 4.5kW, 24-Bit Inc. Enkoder, Frensiz, 180mm flanş |
| ECM-B3M-L21845SS1 | B3 Servo Motor, 4.5kW, 24-Bit Inc. Enkoder, Frenli, 180mm flanş |
| ASD-A3-5543-E | A3 Servo Sürücü, 3 faz 400VAC, 5.5kW, EtherCAT |
| ASD-A3-5543-M | A3 Servo Sürücü, 3 faz 400VAC, 5.5kW, Pulse/CANopen |
| ECM-B3M-L21855R31 | B3 Servo Motor, 5.5kW, 24-Bit Inc. Enkoder, Frensiz, 180mm flanş |
| ECM-B3M-L21855S31 | B3 Servo Motor, 5.5kW, 24-Bit Inc. Enkoder, Frenli, 180mm flanş |
| ASD-A3-7543-E | A3 Servo Sürücü, 3 faz 400VAC, 7.5kW, EtherCAT |
| ASD-A3-7543-M | A3 Servo Sürücü, 3 faz 400VAC, 7.5kW, Pulse/CANopen |
| ECM-B3M-LA1875R31 | B3 Servo Motor, 7.5kW, 24-Bit Abs. Enkoder, Frensiz, 180mm flanş |
| ECM-B3M-LA1875S31 | B3 Servo Motor, 7.5kW, 24-Bit Abs. Enkoder, Frenli, 180mm flanş |
| ASD-A3-1B43-E | A3 Servo Sürücü, 3 faz 400VAC, 11kW, EtherCAT |
| ASD-A3-1B43-M | A3 Servo Sürücü, 3 faz 400VAC, 11kW, Pulse/CANopen |
| ECM-B3M-LA221BR31 | B3 Servo Motor, 11kW, 24-Bit Abs. Enkoder, Frensiz, 220mm flanş |
| ECM-B3M-LA221BS31 | B3 Servo Motor, 11kW, 24-Bit Abs. Enkoder, Frenli, 220mm flanş |
| ASD-A3-1F43-E | A3 Servo Sürücü, 3 faz 400VAC, 15kW, EtherCAT |
| ASD-A3-1F43-M | A3 Servo Sürücü, 3 faz 400VAC, 15kW, Pulse/CANopen |
| ECM-B3M-LA221FRS1 | B3 Servo Motor, 15kW, 24-Bit Abs. Enkoder, Frensiz, 220mm flanş |
| ECM-B3M-LA221FSS1 | B3 Servo Motor, 15kW, 24-Bit Abs. Enkoder, Frenli, 220mm flanş |
AC Servo Motorlar
ECM
Incremental Enkoderli Motorlar - 220V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ECM-B3M-C20804R71 | B3 Servo Motor, 0.4kW, 24 Bit Inc. Enkoder, Frensiz, 80mm flanş, Özel Şaft, Quick Konn. |
| ECM-B3M-C20804S71 | B3 Servo Motor, 0.4kW, 24 Bit Inc. Enkoder, Frenli, 80mm flanş, Özel Şaft, Quick Konn. |
| ECM-B3M-C20810RB1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frensiz, 80mm flanş, Bulkhead Konn. |
| ECM-B3M-C20810SB1 | B3 Servo Motor, 1kW, 24-Bit Inc. Enkoder, Frenli, 80mm flanş, Bulkhead Konn. |
| ECM-B3M-C21010RS1 | B3 Servo Motor, 1kW, 24 Bit Inc. Enkoder, Frensiz, 100mm flanş |
| ECM-B3M-C21010SS1 | B3 Servo Motor, 1kW, 24 Bit Inc. Enkoder, Frenli, 100mm flanş |
| ECM-B3M-C21015RS1 | B3 Servo Motor, 1.5kW, 24 Bit Inc. Enkoder, Frensiz, 100mm flanş |
| ECM-B3M-C21015SS1 | B3 Servo Motor, 1.5kW, 24 Bit Inc. Enkoder, Frenli, 100mm flanş |
| ECM-B3H-C20602RB1 | B3 Servo Motor, 200W, 24 Bit Inc. Enkoder, Frensiz, 60mm flanş, Bulkhead Konn. |
| ECM-B3H-C20602SB1 | B3 Servo Motor, 200W, 24 Bit Inc. Enkoder, Frenli, 60mm flanş, Bulkhead Konn. |
| ECM-B3H-C20604RB1 | B3 Servo Motor, 400W, 24 Bit Inc. Enkoder, Frensiz, 60mm flanş, Bulkhead Konn. |
| ECM-B3H-C20604SB1 | B3 Servo Motor, 400W, 24 Bit Inc. Enkoder, Frenli, 60mm flanş, Bulkhead Konn. |
| ECM-A3H-C10804R71 | A3 Servo Motor, 400W, 24 Bit Inc. Enkoder, Frensiz, 80mm flanş, Özel Şaft, Quick Konn. |
| ECM-A3H-C10804S71 | A3 Servo Motor, 400W, 24 Bit Inc. Enkoder, Frenli, 80mm flanş, Özel Şaft, Quick Konn. |
| ECM-B3H-C20807RB1 | B3 Servo Motor, 200W, 24 Bit Inc. Enkoder, Frensiz, 60mm flanş, Bulkhead Konn. |
| ECM-B3H-C20807SB1 | B3 Servo Motor, 200W, 24 Bit Inc. Enkoder, Frenli, 60mm flanş, Bulkhead Konn. |
| ECM-B3H-F21308RS1 | B3 Servo Motor, 0.85kW, 24 Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3H-F21308SS1 | B3 Servo Motor, 0.85kW, 24 Bit Inc. Enkoder, Frenli, 130mm flanş |
| ECM-B3H-F21313RS1 | B3 Servo Motor, 1.3kW, 24 Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3H-F21313SS1 | B3 Servo Motor, 1.3kW, 24 Bit Inc. Enkoder, Frenli, 130mm flanş |
Incremental Enkoderli Motorlar - 400V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ECM-B3M-J21010RS1 | B3 Servo Motor, 1kW, 24 Bit Inc. Enkoder, Frensiz, 100mm flanş |
| ECM-B3M-J21010SS1 | B3 Servo Motor, 1kW, 24 Bit Inc. Enkoder, Frenli, 100mm flanş |
| ECM-B3M-J21015RS1 | B3 Servo Motor, 1.5kW, 24 Bit Inc. Enkoder, Frensiz, 100mm flanş |
| ECM-B3M-J21015SS1 | B3 Servo Motor, 1.5kW, 24 Bit Inc. Enkoder, Frenli, 100mm flanş |
| ECM-B3M-J21020RS1 | B3 Servo Motor, 2kW, 24 Bit Inc. Enkoder, Frensiz, 100mm flanş |
| ECM-B3M-J21020SS1 | B3 Servo Motor, 2kW, 24 Bit Inc. Enkoder, Frenli, 100mm flanş |
| ECM-B3M-K21820RS1 | B3 Servo Motor, 2kW, 24 Bit Inc. Enkoder, Frensiz, 180mm flanş |
| ECM-B3M-K21820SS1 | B3 Servo Motor, 2kW, 24 Bit Inc. Enkoder, Frenli, 180mm flanş |
| ECM-B3H-L21308RS1 | B3 Servo Motor, 0.85kW, 24 Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3H-L21308SS1 | B3 Servo Motor, 0.85kW, 24 Bit Inc. Enkoder, Frenli, 130mm flanş |
| ECM-B3H-L21313RS1 | B3 Servo Motor, 1.3kW, 24 Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3H-L21313SS1 | B3 Servo Motor, 1.3kW, 24 Bit Inc. Enkoder, Frenli, 130mm flanş |
| ECM-B3H-L21318RS1 | B3 Servo Motor, 1.8kW, 24 Bit Inc. Enkoder, Frensiz, 130mm flanş |
| ECM-B3H-L21318SS1 | B3 Servo Motor, 1.8kW, 24 Bit Inc. Enkoder, Frenli, 130mm flanş |
Absolute Enkoderli Motorlar - 220V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ECM-E3L-CA0401RBE | E3 Servo Motor, 100W, 22-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-E3L-CA0401SBE | E3 Servo Motor, 100W, 22-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-E3M-CA0602RBE | E3 Servo Motor, 200W, 22-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-E3M-CA0602SBE | E3 Servo Motor, 200W, 22-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-E3M-CA0604RBE | E3 Servo Motor, 400W, 22-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-E3M-CA0604SBE | E3 Servo Motor, 400W, 22-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-E3M-CA0807RBE | E3 Servo Motor, 750W, 22-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-E3M-CA0807SBE | E3 Servo Motor, 750W, 22-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-E3M-EA1310RSE | E3 Servo Motor, 1kW, 22-Bit (Multi turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-E3M-EA1310SSE | E3 Servo Motor, 1kW, 22-Bit (Multi turn: 16-Bit), Frenli, 130mm flanş |
| ECM-E3M-EA1315RSE | E3 Servo Motor, 1.5kW, 22-Bit (Multi turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-E3M-EA1315SSE | E3 Servo Motor, 1.5kW, 22-Bit (Multi turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3H-CB0602RB1 | B3 Servo Motor, 200W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-B3H-CB0602SB1 | B3 Servo Motor, 200W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-B3H-CB0604RB1 | B3 Servo Motor, 400W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-B3H-CB0604SB1 | B3 Servo Motor, 400W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-A3H-CY0804R71 | A3 Servo Motor, 400W, 24-Bit (Multi turn: 16-Bit), Frensiz,Özel Şaft, Quick Konn. |
| ECM-A3H-CY0804S71 | A3 Servo Motor, 400W, 24-Bit (Multi turn: 16-Bit), Frenli, Özel Şaft, Quick Konn. |
| ECM-B3H-CB0807RB1 | B3 Servo Motor, 200W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-B3H-CB0807SB1 | B3 Servo Motor, 200W, Bataryasız 24-Bit (Multi turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-B3H-FB1308RS1 | B3 Servo Motor, 0.85kW, Bataryasız 24-Bit (Multi turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3H-FB1308SS1 | B3 Servo Motor, 0.85kW, Bataryasız 24-Bit (Multi turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3H-FB1313RS1 | B3 Servo Motor, 1.3kW, Bataryasız 24-Bit (Multi turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3H-FB1313SS1 | B3 Servo Motor, 1.3kW, Bataryasız 24-Bit (Multi turn: 16-Bit), Frenli, 130mm flanş |
Absolute Enkoderli Motorlar - 400V Serisi
| Ürün Kodu | Açıklama |
|---|---|
| ECM-B3M-JA0604RB1 | B3 Servo Motor, 400W, 24-Bit (Multi-turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-B3M-JA0604SB1 | B3 Servo Motor, 400W, 24-Bit (Multi-turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-B3M-JA0807RB1 | B3 Servo Motor, 750W, 24-Bit (Multi-turn: 16-Bit), Frensiz, Bulkhead Konn. |
| ECM-B3M-JA0807SB1 | B3 Servo Motor, 750W, 24-Bit (Multi-turn: 16-Bit), Frenli, Bulkhead Konn. |
| ECM-B3M-JA1010RS1 | B3 Servo Motor, 1kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 100mm flanş |
| ECM-B3M-JA1010SS1 | B3 Servo Motor, 1kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 100mm flanş |
| ECM-B3M-KA1310RS1 | B3 Servo Motor, 1kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3M-KA1310SS1 | B3 Servo Motor, 1kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3M-JA1015RS1 | B3 Servo Motor, 1.5kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 100mm flanş |
| ECM-B3M-JA1015SS1 | B3 Servo Motor, 1.5kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 100mm flanş |
| ECM-B3M-KA1315RS1 | B3 Servo Motor, 1.5kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3M-KA1315SS1 | B3 Servo Motor, 1.5kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3M-JA1020RS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 100mm flanş |
| ECM-B3M-JA1020SS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 100mm flanş |
| ECM-B3M-KA1320RS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3M-KA1320SS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3M-KA1820RS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 180mm flanş |
| ECM-B3M-KA1820SS1 | B3 Servo Motor, 2kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 180mm flanş |
| ECM-B3M-LA1830RS1 | B3 Servo Motor, 3kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 180mm flanş |
| ECM-B3M-LA1830SS1 | B3 Servo Motor, 3kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 180mm flanş |
| ECM-B3M-LA1845RS1 | B3 Servo Motor, 4.5kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 180mm flanş |
| ECM-B3M-LA1845SS1 | B3 Servo Motor, 4.5kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 180mm flanş |
| ECM-B3M-LA1855R31 | B3 Servo Motor, 5.5kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 180mm flanş |
| ECM-B3M-LA1855S31 | B3 Servo Motor, 5.5kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 180mm flanş |
| ECM-B3H-LA1308RS1 | B3 Servo Motor, 0.85kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3H-LA1308SS1 | B3 Servo Motor, 0.85kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3H-LA1313RS1 | B3 Servo Motor, 1.3kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3H-LA1313SS1 | B3 Servo Motor, 1.3kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
| ECM-B3H-LA1318RS1 | B3 Servo Motor, 1.8kW, 24-Bit (Multi-turn: 16-Bit), Frensiz, 130mm flanş |
| ECM-B3H-LA1318SS1 | B3 Servo Motor, 1.8kW, 24-Bit (Multi-turn: 16-Bit), Frenli, 130mm flanş |
DMCNET Servo Motor Sürücüleri
ASDA-B3-F
DMCNET (Delta Motion Control Network) gerçek zamanlı endüstriyel haberleşme sistemi, çok eksenli hareket kontrol uygulamalar için uygun bir çözüm sunar. Delta Ar&Ge’sinde geliştirilen DMCNET, CNC çözümlerinden PC tabanlı endüstriyel uygulamalara kadar hız ve hassasiyet gerektiren bütün uygulamalarda çözüm sunan endüstriyel haberleşme protokolüdür.
ASDA-B3-F SERVO MOTOR SÜRÜCÜSÜ
- ECMA-A2, ECMA-B2, ECM-E3, ECM-B3 motorlarla uyumludur.
- 1/3 faz 220V, 3 faz 400V seçenekleri mevcuttur.
- Küçültülmüş sürücü gövdeleriyle pano içerisinde yer kazancı sağlar.
- 99 adet PR fonksiyonu grafiksel olarak programlanabilir.
- Yükseltilmiş bant genişliği ile daha hızlı geri dönüş ve kurulum sağlar.
ASDA-B3 DMCNET HABERLEŞMELİ SÜRÜCÜLER
| Ürün Kodu | Açıklama |
|---|---|
| ASD-B3-0221-F | 200W sürücü, 220VAC 1 faz, DMCNET Haberleşmeli |
| ASD-B3-0421-F | 400W sürücü, 220VAC 1 faz, DMCNET Haberleşmeli |
| ASD-B3-0721-F | 750W sürücü, 220VAC 1 faz, DMCNET Haberleşmeli |
| ASD-B3-1021-F | 1kW sürücü, 220VAC 1 faz, DMCNET Haberleşmeli |
| ASD-B3-1521-F | 1.5kW sürücü, 220VAC 1 faz, DMCNET Haberleşmeli |
| ASD-B3-1043-F | 1kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-1543-F | 1.5kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-2043-F | 2kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-3043-F | 3kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-4543-F | 4.5kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-5543-F | 5.5kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
| ASD-B3-7543-F | 7.5kW sürücü, 400VAC 3 faz, DMCNET Haberleşmeli |
AC Servo Motor ve Sürücü
ASDA-A3-EP
Yeni nesil ASDA-A3-EP serisi, standart ASDA-A3-E modeline ek olarak, EtherCAT üzerinden gelişmiş fonksiyon destekleriyle donatılmıştır. Bu özellikler sayesinde makine emniyetini uluslararası standartlara uygun şekilde sağlarken, sistem mimarisinde sadeleşme ve kablolamada tasarruf yapmanıza olanak tanır.
Delta’nın yüksek performanslı servo sistemlerinden beklenen tüm yeteneklere sahip olan A3-EP serisi; yüksek hızda veri işleme, hassas konumlandırma ve anında tepki verme kabiliyetleriyle hareket kontrol sistemleri için mükemmel bir çözüm sunar.
İki farklı tetikleme yöntemi:
- FSoE (Functional Safety over EtherCAT) üzerinden emniyet iletişimi
- Dijital I/O ile manuel tetikleme
| Özellikler | ASDA-A2-E | ASDA-A3-E | ASDA-A3-EP |
|---|---|---|---|
| Performans – Bant Genişliği (kHz) | 1 | 3.1 | 3.1 |
| Dahili STO | SIL2 | SIL3 | SIL3 |
| Genişletilebilir Safety Fonksiyonları | X | X | O |
| EtherCAT üzerinden uzak bağlantı (EoE,FoE) | X | X | O |
| Uzaktan GUI bağlantısı | X | X | O |
| B3 serisi servo motorlarla kullanım | X | O | O |
| 3. parti motor desteği | X | O | O |
Desteklenen Emniyet Fonksiyonları
| Fonksiyon | Açıklama |
|---|---|
| Safe Torque Off (STO) | Sürücü çıkışını keserek motorun tork üretmesini engeller; emniyetli bakım, acil durdurma ve yeniden başlatma önleme için uygundur. |
| Safe Stop 1 (SS1) | Motorun kontrollü ve emniyetli şekilde yavaşlatılarak durdurulmasını sağlar (Rampalı duruş), ardından otomatik olarak STO’ya geçer; yüksek hızlı makineler ve hasar riski taşıyan uygulamalar için uygundur. |
| Safe Stop 2 (SS2) | Motoru emniyetli şekilde yavaşlatarak durdurur (Rampalı duruş), ardından torku aktif tutar; hassas konumlandırmalı duruşlar ve parça kaymasını/düşmesini önlemek için idealdir. |
| Safe Operation Stop (SOS) | Motoru sabit bir konumda tutarak servoyu aktif tutar, hızlı yeniden başlatma sağlar; kısa süreli duruşlarda, özellikle robotların pozisyon ayarlamaları için uygundur. |
| Safe Limited Speed (SLS) | Motor hızını izler, belirlenmiş emniyetli hız aralığında çalışmasını sağlar. Hız aşıldığında durdurma veya yavaşlatma işlemi başlatır; özellikle insan-makine işbirliği gerektiren makineler için uygundur. |
| Safe Maximum Speed (SMS) | Motor için emniyetli maksimum hız sınırını belirler; statik hız sınırlaması sağlar ve cihazın aşırı hızda çalışmasını engeller, böylece cihazı ve operatörü korur. |
| Safe Speed Monitoring (SSM) | Motor hızını anlık olarak izler, hız emniyetli eşik değerin altına düştüğünde sinyal gönderir; cihazın emniyetli hız aralığında çalışmasını sağlar. |
| Safely-limited Increment (SLI) | Servo motorun belirli bir süre içindeki yer değiştirme miktarını sınırlayarak, yer değiştirme aralığını hassas bir şekilde kontrol eder ve tasarım sınırlarının aşılmasını engeller. |
| Safe Direction (SDI) | Servo motorun yalnızca belirlenen emniyetli yönde hareket etmesini sağlar; ters yönde hareketi engeller ve dikey hareket eden makinelerde yüklerin kazara düşmesini önler. |
| Safe Position Limit (SLP) | Motorun hareket sınırlarını belirler, tasarlanan fiziksel alanın dışına çıkmasını engeller; özellikle endüstriyel robotlar, kaldırma platformları gibi uygulamalarda kullanılır. |
| Safe Brake Control (SBC) | STO ve FSoE ile benzer şekilde çalışır, ancak frenleri devreye almak için özel bir çıkış kullanılır. |
AC Servo Motor ve Sürücü
ASDA-A3-EP Ürün Listesi
| Ürün Kodu | Açıklama |
|---|---|
| ASD-A3-0443-EP | 400VAC, A3-EP Servo Sürücü, 400W |
| ASD-A3-0743-EP | 400VAC, A3-EP Servo Sürücü, 750W |
| ASD-A3-1043-EP | 400VAC, A3-EP Servo Sürücü, 1kW |
| ASD-A3-2043-EP | 400VAC, A3-EP Servo Sürücü, 2kW |
| ASD-A3-1543-EP | 400VAC, A3-EP Servo Sürücü, 1.5kW |
| ASD-A3-3043-EP | 400VAC, A3-EP Servo Sürücü, 3kW |
| ASD-A3-4543-EP | 400VAC, A3-EP Servo Sürücü, 4.5kW |
| ASD-A3-5543-EP | 400VAC, A3-EP Servo Sürücü, 5.5kW |
| ASD-A3-7543-EP | 400VAC, A3-EP Servo Sürücü, 7.5kW |
| ASD-A3-1B43-EP | 400VAC, A3-EP Servo Sürücü, 11kW |
| ASD-A3-1F43-EP | 400VAC, A3-EP Servo Sürücü, 15kW |
| ACS3-SF0301 | FSoE Safety Kartı, A3-EP |
ASDA-H3
Servo Motor ve Sürücü
Delta, karmaşık üretim süreçleri ve akıllı otomasyon ihtiyaçları için yüksek güçlü ASDA-H3 AC servo serisini sunar. Modüler yapısı ve yüksek verimliliğiyle öne çıkan seri; pozisyon, hız ve tork kontrolüyle farklı sektörlere esnek çözümler sağlar.
- 400V giriş gerilimiyle geniş güç aralığı
- 0.75kW – 20kW (çift eksen) / 1-85kW (tekil eksen)
- Çoklu eksen kontrolü ve modüler tasarımıyla panoda alan tasarrufu
- Çoklu eksen gantry uygulamalarını destekleyen dahili hareket kontrol fonksiyonları
- Gelişmiş otomatik kazanç ayarı ve sistem analizi arayüzü ile daha kolay kurulum
- SIL3 seviyesi STO özelliği ile global güvenlik standartlarında makine tasarımı
- Robotik sistemler, paketleme, metal, tel sarma/kesme ve uygulamaları için ideal çözüm
Servo Motor Kabloları
ASDA-A3 / B3 / E3
ASDA-A3 / B3 /E3 Serisi Sabit Güç - Fren Kabloları
| Ürün Kodu | Açıklama |
|---|---|
| F40-80 Bulkhead Konnektörlü Güç Kabloları | |
| %DACS3-AFPWSR05C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frensiz, Bulkhead Konn, Şaft Yönü, 5m |
| %DACS3-AFPWSR10C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frensiz, Bulkhead Konn, Şaft Yönü, 10m |
| %DACS3-AFPWSR15C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frensiz, Bulkhead Konn, Şaft Yönü,15m |
| %DACS3-AFPWSR20C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frensiz, Bulkhead Konn, Şaft Yönü, 20m |
| %DACS3-AFPWSS05C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frenli, Bulkhead Konn,Şaft Yönü, 5m |
| %DACS3-AFPWSS10C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frenli, Bulkhead Konn,Şaft Yönü,10m |
| %DACS3-AFPWSS15C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frenli, Bulkhead Konn,Şaft Yönü,15m |
| %DACS3-AFPWSS20C | E3 & B3 Güç kablosu, Sabit, Flanş 80’e kadar, Frenli, Bulkhead Konn,Şaft Yönü, 20m |
| F100 ve üstü Düz Military Konnektörlü Güç Kabloları | |
| %DACS3-CAPWA205C | E3 & B3 Güç kablosu, Sabit, Flanş 100-130, Frensiz, Düz Military Konn, 5m |
| %DACS3-CAPWA210C | E3 & B3 Güç kablosu, Sabit, Flanş 100-130, Frensiz, Düz Military Konn, 10m |
| %DACS3-CAPWA215C | E3 & B3 Güç kablosu, Sabit, Flanş 100-130, Frensiz, Düz Military Konn, 15m |
| %DACS3-CAPWA220C | E3 & B3 Güç kablosu, Sabit, Flanş 100-130, Frensiz, Düz Military Konn, 20m |
| %DACS3-CAPWC305C | B3 Güç kablosu, Sabit, Flanş 180, 2-4.5kW, Frensiz, Düz Military Konn, 5m |
| %DACS3-CAPWE605C | B3 Güç kablosu, Sabit, Flanş 180-220, 5.5-15 kW, Frensiz, Düz Military Konn, 5m |
| F100 ve üstü 90 Derece Military Konnektörlü Güç Kabloları | |
| %DACS3-CRPWA205C | E3 & B3 Güç kablosu, Sabit, Flanş 100-130, Frensiz, 90 der. Military Konn, 5m |
| %DACS3-CRPWC305C | B3 Güç kablosu, Sabit, Flanş 180, 2-4.5kW, Frensiz, 90 der. Military Konn, 5m |
| %DACS3-CRPWE605C | B3 Güç kablosu, Sabit, Flanş 180-220, 5.5-15 kW, Frensiz, 90 der. Military Konn, 5m |
| F100 ve üstü Fren Kabloları | |
| %DACS3-CABRA105C | E3 & B3 Fren kablosu, Sabit, Flanş 100-220, Düz Military Konn, 5m |
| %DACS3-CRBRA105C | E3 & B3 Fren kablosu, Sabit, Flanş 100-220, 90 der. Military Konn, 5m |
ASDA-A3 / B3 /E3 Serisi Hareketli Güç - Fren Kabloları
| Ürün Kodu | Açıklama |
|---|---|
| F40-80 Bulkhead Konnektörlü Güç Kabloları | |
| %DACS3-AFPRSR05C | E3 & B3 Güç kablosu, Hareketli, Flanş 80’e kadar, Frensiz, Bulkhead Konn, Şaft Yönü, 5m |
| %DACS3-AFPRSS05C | E3 & B3 Güç kablosu, Hareketli, Flanş 80’e kadar, Frenli, Bulkhead Konn,Şaft Yönü, 5m |
| F100 ve üstü Düz Military Konnektörlü Güç Kabloları | |
| %DACS3-CAPFA205C | E3 & B3 Güç kablosu, Hareketli, Flanş 100-130, Frensiz, Düz Military Konn, 5m |
| %DACS3-CAPFC305C | B3 Güç kablosu, Hareketli, Flanş 180, 2-4.5kW, Frensiz, Düz Military Konn, 5m |
| %DACS3-CAPFE605C | B3 Güç kablosu, Hareketli, Flanş 180-220, 5.5-15 kW, Frensiz, Düz Military Konn, 5m |
| F100 ve üstü 90 Derece Military Konnektörlü Güç Kabloları | |
| %DACS3-CRPFA205C | E3 & B3 Güç kablosu, Hareketli, Flanş 100-130, Frensiz, 90 der. Military Konn, 5m |
| %DACS3-CRPFC305C | B3 Güç kablosu, Hareketli, Flanş 180, 2-4.5kW, Frensiz, 90 der. Military Konn, 5m |
| %DACS3-CRPFE605C | B3 Güç kablosu, Hareketli, Flanş 180-220, 5.5-15 kW, Frensiz, 90 der. Military Konn, 5m |
| F100 ve üstü Fren Kabloları | |
| %DACS3-CABFA105C | E3 & B3 Fren kablosu, Hareketli, Flanş 100-220, Düz Military Konn, 5m |
| %DACS3-CRBFA105C | E3 & B3 Fren kablosu, Hareketli, Flanş 100-220, 90 der. Military Konn, 5m |
ASDA-A3 / B3 /E3 Serisi Hareketli Enkoder Kabloları
| Ürün Kodu | Açıklama |
|---|---|
| F40-80 Bulkhead Konnektörlü Kablolar | |
| %DACS3-AFERSI05C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 80’e kadar, Incremental, Bulkhead Konn, Şaft Yönü, 5m |
| F100 ve üstü Military Konnektörlü Kablolar | |
| %DACS3-CAEFA105C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 100-220, Incremental, Düz Military Konn, 5m |
| %DACS3-CREFA105C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 100-220, Incremental, 90 der. Military Konn, 5m |
| F40-80 Bulkhead Konnektörlü Kablolar (Absolute) | |
| %DACS3-AFERSA05C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 80’e kadar, Absolute, Bulkhead Konn, Şaft Yönü, 5m |
| F100 ve üstü Military Konnektörlü Kablolar (Absolute) | |
| %DACS3-CAEBA105C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 100-220, Absolute, Düz Military Konn, 5m |
| %DACS3-CREBA105C | E3 & B3 Enkoder kablosu, Hareketli, Flanş 100-220, Absolute, 90 der. Military Konn, 5m |

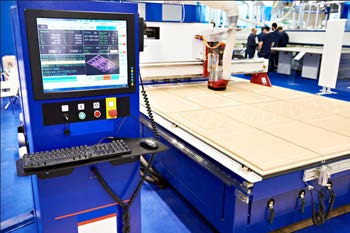

NC50E
OpenCNC Kontrolör
- DOPSoft yazılım sayesinde üreticiye özel HMI geliştirme olanağı sunar.
- Delta’nın sağladığı CNC API kütüphanesi ile PC entegrasyonu ve gelişmiş uygulamalar tasarlamanıza imkan sağlar.
- Standart G-Code ve makro değişkenleri ile çalışabilir.
- Metal kasalı kompakt tasarımı ile dayanıklıdır.
- NC-PAN serisi harici tuş takımını destekler ve 4 adet USB 2.0 port ile klavye gibi çevresel bileşenler bağlanabilir.
- CPU üzerinde 32 giriş / 32 çıkış, Spindle pulse çıkışı ve 2 adet Analog çıkış mevcuttur. Harici I/O kartlar ile giriş / çıkış adetleri arttırılabilir.
AC Servo Motor ve Sürücü Aksesuarları
| Ürün Kodu | Açıklama |
|---|---|
| ASDBCNDS0044 | ASDA-B2 Sürücüler için CN1 I-O Bağlantı Konnektörü – 44 pin |
| ACS3-CNTB0400 | ASDA-B3-L / E3-L Sürücüler için CN1 I/O Bağlantı Adaptörü |
| ACS3-IFSC4444 | ASDA-B3-L / E3-L Sürücüler için CN1 Kolay I/O Bağlantı Konnektörü |
| ACS3-MDTB4400 | ASDA-B3-L / E3-L Sürücüler için CN1 Terminal Blok Bağlantı Modülü |
| ACS3-CNTB0500 | ASDA-B3-E / B3-M / B3-F Sürücüler İçin CN1 I/O Bağlantı Adaptörü |
| ACS3-IFSC2626 | ASDA-B3-E / B3-M / B3-F Sürücüler için CN1 Kolay I/O Bağlantı Konnektörü – 26 Pin |
| ACS3-MDTD2600 | ASDA-B3-E / B3-M / B3-F Sürücüler için CN1 Terminal Blok Bağlantı Modülü |
| ACS3-CNADC150 | ASDA-A3-L / A3-M Sürücüler İçin CN1 I/O Bağlantı Adaptörü |
| ASD-CNSC0026 | ASDA-A3-E / A3-F / A2-F CN1 I/O Bağlantı Adaptörü |
| ACS3-IFSC5020 | ASDA-A3-L / A3-M Sürücüler için CN1 Kolay I/O Bağlantı Konnektörü |
| ACS3-IFSC2616 | ASDA-A3-E / A3-F Sürücüler için CN1 Kolay I/O Bağlantı Konnektörü |
| ACS3-MDTB5000 | ASDA-A3-L / A3-M Sürücüler için CN1 Terminal Blok Bağlantı Modülü |
| ACS3-MDTB2600 | ASDA-A3-E / A3-F Sürücüler için CN1 Terminal Blok Bağlantı Modülü |
| ACS3-CNENC200 | A3-B3-E3 Sürücü Tarafı Enkoder Konnektörü |
| ACS3-CAPW1000 | ASDA-A3/B3/E3 Motor Güç,Geçmeli Konnektör, Frensiz, F80’e Kadar Motorlar için |
| ACS3-CAPW2000 | ASDA-A3/B3/E3 Motor Güç,Geçmeli Konnektör, Frenli, F80’e Kadar Motorlar için |
| ACS3-CAPWA000 | ASDA-A3/B3/E3 Motor Güç, Military Konnektör, Düz, Frensiz, F100-130 Motorlar için |
| ACS3-CRPWA000 | ASDA-A3/B3/E3 Motor Güç, Military Konnektör, 90 der., Frensiz, F100-130 Motorlar için |
| ACS3-CAPWC000 | ASDA-A3/B3 Motor Güç, Military Konnektör, Düz, Frensiz, F180 Motorlar için |
| ACS3-CRPWC000 | ASDA-A3/B3 Motor Güç, Military Konnektör, 90 der., Frensiz, F180 Motorlar için |
| ACS3-CAPWE000 | ASDA-A3/B3 Motor Güç, Military Konnektör, Düz, Frensiz, F180(5.5kW ve üstü)-F220 Motorlar için |
| ACS3-CRPWE000 | ASDA-A3/B3 Motor Güç, Military Konnektör, 90 der., Frensiz, F180(5.5kW ve üstü)-F220 Motorlar için |
| ACS3-CABRA000 | B3-E3 Motor Fren Konnektörü, F100-220, Military, Düz |
| ACS3-CRBRA000 | B3-E3 Motor Fren Konnektörü, F100-220, Military, 90 der. |
| ACS3-CAEN0000 | A3-B3-E3 Motor Tarafı Enkoder Konnektörü, F80’e kadar, Geçmeli |
| ACS3-CAENA000 | A3-B3-E3 Motor Tarafı Enkoder Konnektörü, F100-220, Miltary, Düz |
| ACS3-CRENA000 | A3-B3-E3 Motor Tarafı Enkoder Konnektörü, F100-220, Military, 90 der. |
| %DASD-MDBT0100C | Absolute Enkoderli Motorlar İçin Batarya Kutusu |
| ASD-CNSC0050 | CN1 Konnektörü (ASDA-A2-M / A2-F için) |
| ASD-CARS0003 | RS-232 Haberleşme Kablosu (ASDA-A2 / B2 için) |
| ASD-CNIE0B06 | RS-485 Bağlantı Konnektörü (ASDA-A2 / B2 için) |
| ACS3-CNADC3RC | RS-485 Bağlantı Konnektörü (ASDA-B3-L için) |
| ASD-CNUS0A08 | ASDA-Soft PC Bağlantı Kablosu |
| ASD-IF-DS4444 | Kolay I-O Bağlantı Konnektörü (ASDA-B2 Sürücüler için, 44 Pin) |
| ASD-MDDS4444 | Terminal Blok Modül (ASDA-B2 Sürücüler için, Kablolu, 44 PİN) |
| ASD-BM-50A | Terminal Blok Modül (ASDA-A2 Sürücüler için, Kablolu, 50 PİN) |
| ASD-IF-SC5020 | Kolay I-O Bağlantı Konnektörü (ASDA-A2 Sürücüler için, 20 Pin) |
| ASD-IF-SC2616 | Kolay I-O Bağlantı Konnektörü (ASDA-A2-E Sürücüler için, 20 pin) |
| ASD-CNSC2450-2M | CN1 Hazır Bağlantı Kablosu (ASDA-A2 Sürücüler için, 24 Damar, 2 metre) |
| ASDBCNDS2444-2M | CN1 Hazır Bağlantı Kablosu (ASDA-B2 Sürücüler için, 24 Damar, 2 metre) |
| ASDBCAEN0000 | Enkoder Konnektörü (750W’a kadar ASDA-B2 Servo Motorlar için) |
| ASDBCAEN1000 | Enkoder Konnektörü (1 kW ve üstü ASDA-B2 Servo Motorlar için) |
| ASD-ABEN0000 | Enkoder Konnektörü (750W’a kadar, ASDA-A2 Servo Motorlar için) |
| ASD-CAEN1000 | Enkoder Konnektörü (1 kW ve üstü, ASDA-A2 Servo Motorlar için) |
| ASDBCAPW0000 | Güç Konnektörü (Frensiz, 750W’a kadar ASDA-A2 / B2 Motorlar için) |
| ASDBCAPW0100 | Güç Konnektörü (Frenli, 750W’a kadar ASDA-A2 / B2 Motorlar için) |
| ASD-CAPW1000 | Güç Konnektörü (1kW’dan 3 kW’a kadar ASDA-A2 Motorlar için) |
| ASD-CAPW2000 | Güç Konnektörü (4.5kW’dan 7.5kW’a kadar ASDA-A2 Motorlar için) |
| ASD-A2EB0005 | Absolute Enkoder Kablosu 5metre(0.75 kW’a kadar Servo Motorlar için) |
| ASD-A2EB1005 | Absolute Enkoder Kablosu 5metre (1kW ve üstü Servo Motorlar için) |
| ASD-CNFS0808 | STO Konnektörü (ASDA-A2-E için) |
| ASD-IF-EN0A20 | Delta Enkoder Sinyal Çevirici |
| UC-ADP01-A | CN4 Mini USB Gürültü Engelleyici |

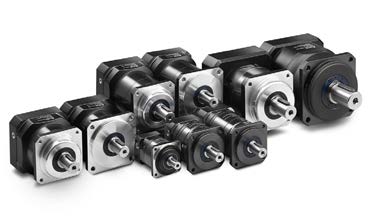

PG Motor
Yeni Servo Motor
Delta, kompakt tasarıma ihtiyaç duyan yüksek dinamikli sistemler için ultra kısa yapılı ve mini boyutlu PG serisi servo motorlarını sunar.
- Yüksek hassasiyetli uygulamalar için 27-bit yüksek çözünürlüklü absolute enkoder desteği
- Ultra kompakt ve kısa gövde tasarımıyla yer tasarrufu
- 7150 rpm’e kadar yükseltilmiş maksimum hız (750W ve altı modellerde)
- 350%’ye varan maksimum tork çıkışı ile yüksek ivmelenme
- IP67 koruma seviyesi ile zorlu ortam koşullarına tam uyum
- F40–F80 gövde tiplerinde tek konnektör çözümü ile sade kablolama
- A3, B3 ve H3 serisi Delta servo sürücülerle tam uyumluluk
- Elektronik üretim, robotik eklemler, tıbbi cihazlar, küçük parça taşıma sistemleri ve dinamik test ekipmanlarında ideal çözüm

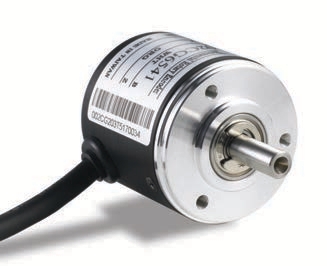

Döner Enkoderler
ES
Geniş ürün gamı ile Delta enkoder ailesi birçok makine uygulamalarınız için kullanışlı ve idealdir. Magnetik ve optik seçenekleri ile asansör kabin ve kapıları, paketleme uygulamaları, dolum makineleri gibi birçok alanda rahatlıkla kullanılabilir.
Incremental Tip Enkoder Genel Özellikleri
Şaft Tipi: Standart Mil
Dış Çap: 50 mm
Şaft Çapı: 6 mm
Çıkış Tipi: Open Collector, Line Driver
Giriş Voltajı: 5-12VDC, 7-24VDC
Koruma Sınıfı: IP40
Çalışma Sıcaklığı: -10°C / 70°C
ES Serisi Ürün Listesi
| Ürün Kodu | Tip | Açıklama |
|---|---|---|
| ES5-01CN6942 | Open Collector | 100 pulse, 7-24V DC besleme |
| ES5-02CN6942 | Open Collector | 200 pulse, 7-24V DC besleme |
| ES5-0CCN6942 | Open Collector | 360 pulse, 7-24V DC besleme |
| ES5-05CN6942 | Open Collector | 500 pulse, 7-24V DC besleme |
| ES5-06CN6942 | Open Collector | 600 pulse, 7-24V DC besleme |
| ES5-11CN6942 | Open Collector | 1024 pulse, 7-24V DC besleme |
| ES5-01LN6842 | Line Driver | 100 pulse, 5-12V DC besleme |
| ES5-02LN6842 | Line Driver | 200 pulse, 5-12V DC besleme |
| ES5-0CLN6842 | Line Driver | 360 pulse, 5-12V DC besleme |
| ES5-05LN6842 | Line Driver | 500 pulse, 5-12V DC besleme |
| ES5-06LN6842 | Line Driver | 600 pulse, 5-12V DC besleme |
| ES5-11LN6842 | Line Driver | 1024 pulse, 5-12V DC besleme |
| DEF-L50MS | ES5 Enkoder Flanşı, Metal gövde, Siyah | |
| DKP0606D19L23 | Plastik kaplin, Delik Çapları 6mm, Dış Çap 19mm, Boy 23mm |

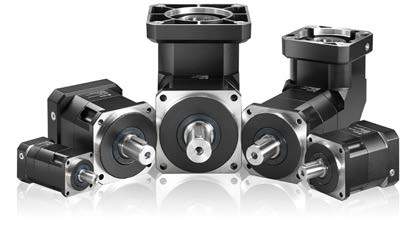

Planet Redüktörler
Yüksek teknoloji imalat teknikleri kullanılarak üretilen Delta Planet Redüktörler hareket kontrol uygulamalarının vazgeçilmez gereksinimleri olan hassasiyet, verimlilik ve dayanıklılık ihtiyacını en iyi şekilde sağlar. Standart boşluklu PA ve düşük boşluklu PS serisi olarak sunulan planet redüktörler takım tezgâhları, gıda işleme & paketleme, ahşap işleme gibi birçok sektörde kullanılmaktadır.
PA Serisi
- Yüksek Hassasiyet: 1 Kademe < 8 arcmin, 2 Kademe < 12 arcmin
- Yüksek Verimlilik: 1 Kademe %95, 2 Kademe %92
- Düşük Gürültü: Sessiz ve düzgün çalışmayı sağlamak için helis dişliler kullanılır. Koruma sınıfı IP65 conta tasarımı, sızıntı sorunlarını önler.
PS Serisi
- Hassasiyet Sınıfı: 1 Kademe < 3 arcmin, 2 Kademe < 4 arcmin
- Verimlilik Oranı: 1 Kademe %97, 2 Kademe %94
- Düşük Gürültü: Helis dişliler sayesinde çalışma anındaki ses seviyesi 65dB altındadır. Koruma sınıfı IP65 conta tasarımı, sızıntı sorunlarını önler.
PA Serisi Ürün Listesi
| Ürün | Motor Flanş | Uygun Motor Gücü | Çevrim Oranı | Nominal Çıkış Torku(Nm) |
|---|---|---|---|---|
| PA070-C0058B1430 | F60 | 200W-400W | 5 | 45 |
| PA070-C0108B1430 | F60 | 200W-400W | 10 | 40 |
| PA090-C0058C1935 | F80 | 750W | 5 | 108 |
| PA090-C0108C1935 | F80 | 750W | 10 | 100 |
| PA100-C0058D2245 | F100 | 2kW | 5 | 160 |
| PA100-C0108D2245 | F100 | 2kW | 10 | 141 |
| PA100-C0058E2255 | F130 | 1kW, 1.5kW, 2kW | 5 | 160 |
| PA100-C0108E2255 | F130 | 1kW, 1.5kW, 2kW | 10 | 141 |
PS Serisi Ürün Listesi
| Ürün | Motor Flanş | Uygun Motor Gücü | Çevrim Oranı | Nominal Çıkış Torku(Nm) |
|---|---|---|---|---|
| PS062-C0053B1430 | F60 | 200W-400W | 5 | 48 |
| PS062-C0103B1430 | F60 | 200W-400W | 10 | 43 |
| PS090-C0053C1935 | F80 | 750W | 5 | 160 |
| PS090-C0103C1935 | F80 | 750W | 10 | 141 |
| PS120-C0053E2255 | F130 | 1kW-1.5kW-2kW | 5 | 333 |
| PS120-C0103E2255 | F130 | 1kW-1.5kW-2kW | 10 | 294 |
